Questões sobre Propagação

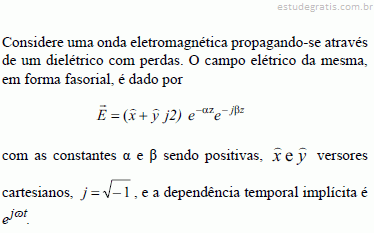

#Questão 420975 - Engenharia Elétrica, Propagação, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Pleno I

#Questão 420980 - Engenharia Elétrica, Propagação, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Pleno I

#Questão 420981 - Engenharia Elétrica, Propagação, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Pleno I

#Questão 420969 - Engenharia Elétrica, Propagação, CESPE / CEBRASPE, 2013, TRT 8ª, Analista Judiciário

Os meios 1 — o vácuo — e 2 — um material dielétrico sem perdas, com permeabilidade magnética igual à do meio 1 e constante dielétrica igual a 4 — estão separados por uma superfície de separação fixa, um plano infinito. Com base nessas informações, assinale a opção correta.

A)

Se a impedância intrínseca do meio 1 for 376,7 Ω, então uma onda eletromagnética plana uniforme que se propaga com um campo elétrico de 10 V/m dissipará uma potência de 0,265 W/m².

B)

Se uma onda plana uniforme de 200 MHz incidir normalmente na superfície de separação, o comprimento de onda na direção de propagação no meio 2 será igual a 0,75 m.

C)

Se uma onda eletromagnética plana, ao passar do meio 2 para o meio 1, incidir na superfície de separação dos meios com determinado ângulo, a direção de propagação dessa onda não será alterada.

D)

E)

Se um sinal eletromagnético passar do meio 1 para o meio 2, a frequência do sinal será alterada.

#Questão 420973 - Engenharia Elétrica, Propagação, VUNESP, 2013, Departamento de Ciência e Tecnologia Aeroespacial - DCTA - SP, Tecnologista Pleno I

Considere um guia laminar (slab) assimétrico composto por três meios dielétricos: casca, núcleo e substrato, com índices de refração n₁, n₂ e n₃ , respectivamente, tal que n₂ > n₁ e n₂ > n₃.

Assinale que tipo de onda é necessário estabelecer na seção transversal (coordenada x) desse guia, em cada um desses meios, para se ter um modo confinado propagando-se ao longo desse guia (coordenada z).

A)

Casca: onda evanescente. Núcleo: onda propagante. Substrato: onda estacionária.

B)

Casca: onda estacionária. Núcleo: onda evanescente. Substrato: onda estacionária.

C)

Casca: onda propagante. Núcleo: onda evanescente. Substrato: onda propagante.

D) Casca: onda propagante. Núcleo: onda evanescente. Substrato: onda propagante.

E)

Casca: onda evanescente. Núcleo: onda estacionária. Substrato: onda evanescente.
