Questões sobre Instalações Elétricas em Engenharia Elétrica

A NBR 5410 estabelece as condições que devem satisfazer as instalações elétricas de baixa tensão. Em conformidade com essa norma, é considerada baixa tensão a que opera com tensões, respectivamente, de até

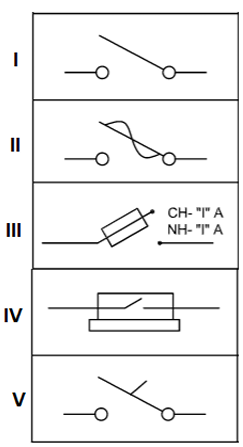

Assinale a alternativa que apresenta, correta e respectivamente, a nomenclatura para os símbolos I a V utilizados em redes de distribuição ilustrados abaixo.

Durante a reforma de um prédio onde não se tem acesso ao projeto elétrico, a alternativa para conhecer a instalação presente foi a de inspecionar os pontos de luz e caixas de passagem. Ao abrir uma caixa de passagem, localizada em um corredor entre duas salas, observa-se a seguinte situação:

• 2 cabos azul claro vindos do eletroduto do corredor e seguindo um para cada eletroduto direcionado para cada sala.
• 2 cabos verdes vindo do eletroduto do corredor e seguindo um para cada eletroduto direcionado para cada sala.
• 1 cabo preto vindo do eletroduto do corredor e seguindo para o eletroduto de uma das salas.
• 1 cabo vermelho vindo do eletroduto do corredor e seguindo para o eletroduto da outra sala.

Baseando-se na descrição acima, pode-se afirmar que existem:

Um técnico necessita medir em campo a potência consumida por uma máquina CA monofásica, ligada adequadamente à instalação elétrica. De posse de um multímetro e de demais ferramentas e materiais, o técnico deve:

Um arquiteto responsável pela reforma de uma academia de esportes na capital encomendou um projeto elétrico em substituição às instalações elétricas antigas. Observe que o prédio recebe duas fases pela concessionária, assim, todo o sistema poderá ser monofásico (127V) ou bifásico (220V). O projeto arquitetônico atual consiste em dois vestiários, cada um com: 4 chuveiros elétricos de 6000W (bifásico), duas torneiras de água quente de 4400W (bifásico) 4 luminárias de 120W cada e 4 tomadas de 100W simples. A alternativa mais adequada para o projeto inicial do quadro de distribuição será:
