Questões sobre Eletrônica Analógica

Três resistores de 12 Ω são ligados em Δ e formam um banco resistivo trifásico. Esse banco é alimentado por um transformador trifásico de 13,2 kV/440 V, em que o lado de alta tensão é ligado em Y, e o de baixa, em Δ. O valor, em ohm, da resistência equivalente por fase, vista pelo lado de alta tensão do transformador, é

Seja um conversor CC-CC, tipo abaixador, considerado ideal, operando em modo contínuo e em regime permanente, cuja corrente média de entrada é 2 A. Sendo a corrente média de saída igual a 10 A, e a tensão média de entrada igual a 10 V, o valor da tensão média de saída, em volts, será igual a

Um transformador monofásico de 13,8 kV/220 V e potência nominal de 11 kVA foi selecionado para a realização de alguns testes de desempenho. Entre todas as atividades que normalmente são realizadas, foi feito um ensaio em vazio no equipamento. O ensaio foi realizado pelo lado de baixa tensão do transformador, sendo medidas a corrente em vazio e as perdas no núcleo do transformador. Os resultados obtidos foram I₀ = 2,2 A e P₀ = 4.840 W, e deseja-se descobrir a razão entre a resistência que representa as perdas no núcleo e a impedância total do ensaio, o que define o fator de potência em vazio do equipamento. Com base nas informações acima, o valor do fator de potência do transformador em vazio é

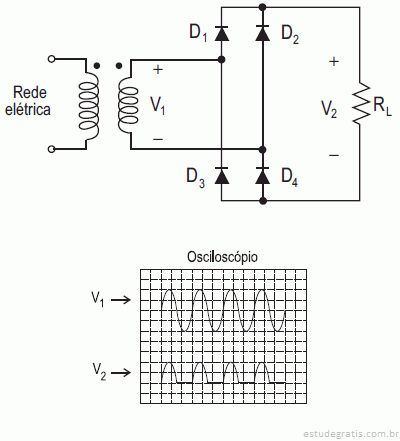

Com o objetivo de reparar o retificador da figura ao lado, um técnico realizou, inicialmente, a medição das formas de onda das tensões V₁ e V₂ usando um osciloscópio e duas ponteiras diferenciais isoladas. As formas de onda medidas estão também esboçadas na figura ao lado. Com base nesses resultados, um possível defeito desse circuito seria estarem os diodos

Um consumidor industrial possui as seguintes características:

Potência instalada: 80 kVA

Fator de demanda: 0,93

Fator de diversidade: 2,00

A mínima potência especificada para o transformador de distribuição, em kVA, necessária para atender a este consumidor, sem que o mesmo opere com sobrecarga, é
