Questões sobre Eletrônica Analógica

Julgue os itens subseqüentes acerca de tiristores.

O tiristor deixará de conduzir se for aplicada uma tensão negativa entre anodo e catodo.

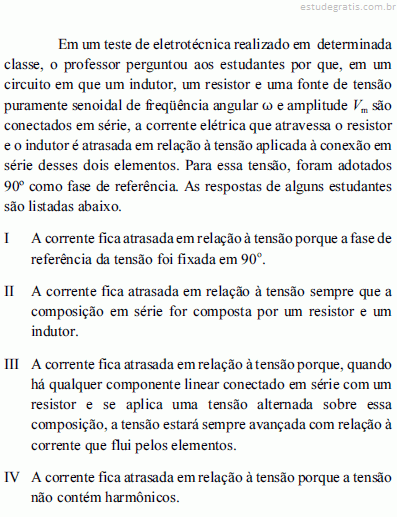

Com base nessas respostas dos estudantes e no questionamento feito pelo professor no teste, julgue os itens a seguir.

A resposta IV está parcialmente correta. Ela estaria completamente correta se o aluno tivesse mencionado que a tensão não contém harmônicos ímpares.

Um técnico precisa realizar medidas de sinais elétricos em um circuito elétrico por meio de um osciloscópio analógico. Suponha que o osciloscópio tenha dois canais verticais CH1 e CH2 e um horizontal com escala de tempo ajustada por meio de uma base de tempo. Considerando o ajuste adequado de escalas, manejo das pontas de prova que acompanham o instrumento e dos cabos para realização das medidas, julgue os itens subseqüentes.

Considere um sinal ajustado para o canal CH1 em função do tempo, que é ajustado por meio da base de tempo na escala horizontal. As escalas nos canais vertical e horizontal são 0,5 V por divisão da escala e 100 ms também por divisão da escala, respectivamente. Nesse caso, se o sinal é uma onda quadrada que tem valor pico-a-pico correspondente a 4 divisões da escala vertical e período de 2 divisões na escala horizontal, então o valor de pico desse sinal é igual a 1 V e a curva apresenta freqüência de 5 Hz.

Um técnico precisa realizar medidas de sinais elétricos em um circuito elétrico por meio de um osciloscópio analógico. Suponha que o osciloscópio tenha dois canais verticais CH1 e CH2 e um horizontal com escala de tempo ajustada por meio de uma base de tempo. Considerando o ajuste adequado de escalas, manejo das pontas de prova que acompanham o instrumento e dos cabos para realização das medidas, julgue os itens subseqüentes.

Suponha que o modo de funcionamento do osciloscópio seja ajustado de forma que a base de tempo seja desabilitada e dois sinais sejam injetados, um no canal CH1 e o outro no canal CH2. Nessa situação, se a freqüência do sinal no canal CH1 for o dobro da freqüência do sinal no canal CH2, então, na tela do osciloscópio, será formada uma figura na forma de uma estrela.

Um técnico precisa realizar medidas de sinais elétricos em um circuito elétrico por meio de um osciloscópio analógico. Suponha que o osciloscópio tenha dois canais verticais CH1 e CH2 e um horizontal com escala de tempo ajustada por meio de uma base de tempo. Considerando o ajuste adequado de escalas, manejo das pontas de prova que acompanham o instrumento e dos cabos para realização das medidas, julgue os itens subseqüentes.

As pontas de prova são acessórios auxiliares utilizados para ajustar o circuito de disparo da base de tempo com a finalidade de evitar que a imagem na tela do osciloscópio analógico fique trêmula.
