Questões sobre Eletromagnetismo

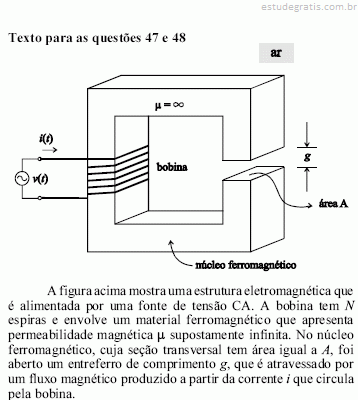

A figura a seguir representa um circuito magnético de permeabilidade infinita.

Sua seção reta é constante e igual ao produto "ab" ("b" é a profundidade em relação ao plano do papel). A largura do entreferro é "g" e o enrolamento possui N espiras. Sendo  a permeabilidade do ar, a expressão da indutância do enrolamento, desprezando-se o espraiamento, é:

No eletromagnetismo, a Lei de Faraday refere-se à força eletromotriz produzida pela variação do fluxo magnético e a Lei de Lenz indica que a polaridade dessa força deve ser tal que se opõe à causa que a produz. Essas duas leis estão representadas na expressão

A)

B)

C)

D)

E)

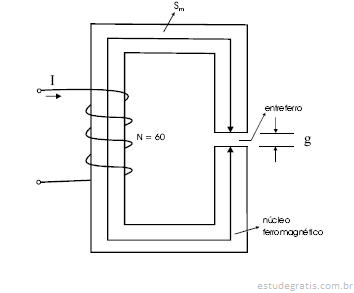

A figura acima mostra um circuito magnético com uma bobina que contém 60 espiras e é excitada por uma corrente CC com intensidade igual a 1,0 A. Suponha que o material magnético que forma o núcleo ferromagnético tenha permeabilidade magnética finita, :; que o comprimento médio do núcleo, S m , seja igual a 10 cm; que o comprimento do entreferro, g, seja igual a 0,1 cm; que a área da seção reta do material seja constante e igual a 1 cm₂ ; e que o fator de laminação do núcleo seja aproximadamente igual a 1. Considere, ainda, a permeabilidade magnética no ar, . A partir dessas informações, julgue os itens subseqüentes.

Se o campo magnético no núcleo ferromagnético for igual a 100 A/m, a densidade de fluxo magnético no entreferro, para essa situação, será menor que 0,05 T.

A figura acima mostra um circuito magnético com uma bobina que contém 60 espiras e é excitada por uma corrente CC com intensidade igual a 1,0 A. Suponha que o material magnético que forma o núcleo ferromagnético tenha permeabilidade magnética finita, :; que o comprimento médio do núcleo, S m , seja igual a 10 cm; que o comprimento do entreferro, g, seja igual a 0,1 cm; que a área da seção reta do material seja constante e igual a 1 cm₂ ; e que o fator de laminação do núcleo seja aproximadamente igual a 1. Considere, ainda, a permeabilidade magnética no ar, . A partir dessas informações, julgue os itens subseqüentes.

Se a permeabilidade magnética do material do núcleo ferromagnético for infinita, então, a indutância da bobina será inferior a 0,5 mH.
