Questões sobre Codificação e Modulação digital

Os bits do sinal digital 3BH são transmitidos serialmente codificados em AMI (alternate mark inversion), sendo o bit menos significativo transmitido primeiramente. O gráfico que representa esse sinal é:

A figura acima mostra o diagrama de bloco de alto nível de um transmissor usado em determinado sistema de comunicação. Nesse transmissor, a taxa de bits na saída do multiplex é a taxa de um E1, ou seja, 2,048 Mbps, o codificador de canal utiliza um código convolucional de taxa de codificação de 2/3 e a modulação utilizada é a 16-QAM. Em relação a esse transmissor, julgue os itens seguintes.

O multiplex do referido transmissor pode utilizar qualquer uma das seguintes técnicas de multiplexação: FDM (frequency division multiplexing), TDM (time division multiplexing) ou CDM (code division multiplexing).

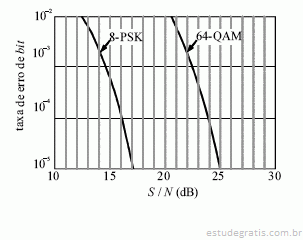

O projetista de um sistema de comunicação digital deve comparar as técnicas de modulação 8-PSK e 64-QAM para decidir qual das duas é a técnica mais indicada ao sistema que ele está projetando. O sistema deverá suportar uma taxa de bits de 5 Mbps na entrada do modulador e propiciar uma taxa de erro de bit (TEB) de, no máximo, 10 !4 na saída do demodulador. O gráfico a seguir mostra, para as duas técnicas de modulações, a TEB em função da razão entre a potência do sinal e a potência do ruído, S /N, medida na entrada do demodulador.

 A partir dessas informações e considerando que a largura da faixa de freqüência requerida para se transmitir um sinal M-PSK ou M-QAM é dada por — em que " é o fator de T s B = (1+α)R decaimento do filtro de formatação (0 < " # 1) e R s é a taxa de símbolos (ou taxa de sinalização) observada na saída do modulador —, que, independentemente da técnica de modulação escolhida, o parâmetro " terá o valor 0,25 e que o canal pode ser modelado como um canal AWGN (additive white gaussian noise), julgue os itens a seguir, assumindo que 10 log 10 (2) = 3.

Caso o projetista opte por usar a técnica 8-PSK, a banda passante do canal deverá ter largura 8 vezes maior que aquela requerida para a modulação 64-QAM.

A figura acima mostra o diagrama de bloco de alto nível de um transmissor usado em determinado sistema de comunicação. Nesse transmissor, a taxa de bits na saída do multiplex é a taxa de um E1, ou seja, 2,048 Mbps, o codificador de canal utiliza um código convolucional de taxa de codificação de 2/3 e a modulação utilizada é a 16-QAM. Em relação a esse transmissor, julgue os itens seguintes.

Esse sistema pode transmitir 64 canais de voz, cada um deles codificado com a técnica PCM a 64 kbps.

A figura acima mostra o diagrama de bloco de alto nível de um transmissor usado em determinado sistema de comunicação. Nesse transmissor, a taxa de bits na saída do multiplex é a taxa de um E1, ou seja, 2,048 Mbps, o codificador de canal utiliza um código convolucional de taxa de codificação de 2/3 e a modulação utilizada é a 16-QAM. Em relação a esse transmissor, julgue os itens seguintes.

A taxa de sinalização na saída do modulador é de 768.000 símbolos por segundo.
