Questões de Engenharia Elétrica do ano 2023

Analise o circuito; marque V para as afirmativas verdadeiras e F para as falsas.


( ) Dm denomina-se diodo de “roda livre” e protege o restante de circuito quando a carga possui natureza capacitiva.
( ) A malha formada por C, T2 e Lm denomina-se circuito de comutação forçada.
( ) O circuito é mais adequado para aplicações de corrente contínua, pois em corrente alternada já ocorre a comutação natural pela inversão da polaridade da rede.
( ) Pode-se utilizar um capacitor eletrolítico em C, pois a polaridade nele nunca se inverte.
( ) A polaridade no indutor se inverte, devido à Lei de Lenz.
A sequência está correta em

Analise a figura a seguir:


Baseado nas regras de simbologia, o instrumento amperímetro apresentado tem as seguintes características:

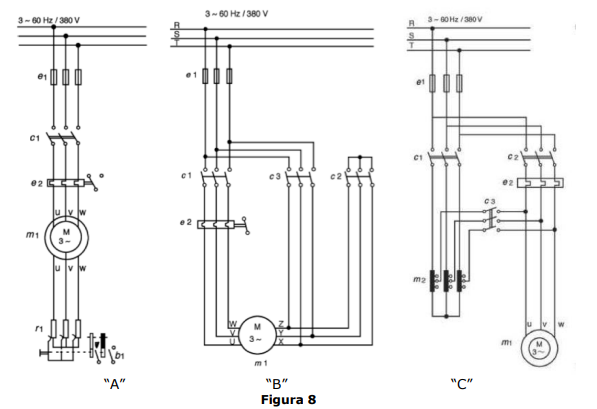

Sobre partida de motores, analise a Figura 8 e relacione a Coluna 1 à Coluna 2, associando os tipos de partidas de motores aos seus respectivos diagramas.





Coluna 1 1. Estrela-triângulo. 2. Rotor de anéis. 3. Autotransformador. 4. Acoplamento de Indução.
Coluna 2 ( ) Diagrama “A”. ( ) Diagrama “B”. ( ) Diagrama “C”.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

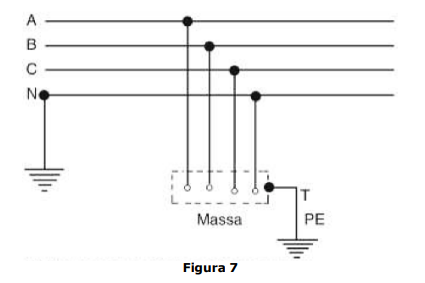

Qual sistema de aterramento está representado na Figura 7?

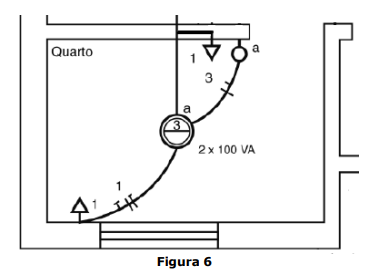

Analise o diagrama unifilar da Figura 6 e, de acordo com a norma NBR5410, dimensione corretamente o Circuito 1 e o Circuito 3, associando os circuitos aos respectivos condutores e assinale a alternativa correta.






•  X – Condutor 2,5 mm², cor vermelha. •  Y – Condutor 2,5 mm², cor azul claro. •  Z – Condutor 1,5 mm², cor amarela. •  W – Condutor 1,5 mm², cor preta. •  T – Condutor 2,5 mm², cor verde.
