Questões de Engenharia Elétrica do ano 2015

#Questão 414263 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, MEC, Atividades Técnicas de Suporte de Nível Superior

#Questão 414264 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, MEC, Atividades Técnicas de Suporte de Nível Superior

Com relação a disjuntores de potência, julgue os itens subsecutivos. Na especificação sumária de um disjuntor a pequeno volume de óleo (PVO), é necessário informar a tensão suportável de impulso, em kV. Caso a opção seja por disjuntor PVO com montagem fixa, é dispensada a especificação da capacidade de interrupção nominal, em kA, do disjuntor. Mas, se a opção for com montagem extraível, a especificação da capacidade de interrupção nominal é obrigatória.

C) Certo

E) Errado

#Questão 414266 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, MEC, Atividades Técnicas de Suporte de Nível Superior

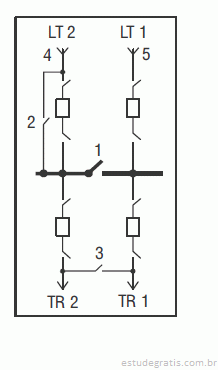

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).

A partir dessas informações, julgue os próximos itens.

O fechamento da chave seccionadora 2 possibilita a realização da manutenção no disjuntor da linha de transmissão LT 1 não sendo necessário se desligar nenhum dos outros disjuntores nem o barramento da subestação.

C) Certo

E) Errado

#Questão 414267 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, MEC, Atividades Técnicas de Suporte de Nível Superior

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).

A partir dessas informações, julgue os próximos itens.

A configuração da subestação é do tipo barra principal mais barra de transferência.

C) Certo

E) Errado

#Questão 414269 - Engenharia Elétrica, Geral, CESPE / CEBRASPE, 2015, MEC, Atividades Técnicas de Suporte de Nível Superior

A figura acima ilustra configuração típica de uma subestação de sistemas elétricos de potência. Na entrada da subestação, há duas linhas de transmissão (LT1 e LT 2). O esquema evidencia que, mediante adequadas conexões das chaves seccionadoras na subestação, são alimentados dois transformadores de potência (TR 1 e TR 2).

A partir dessas informações, julgue os próximos itens.

As indicações 1, 2 e 3 no circuito são referentes, respectivamente, à chave que secciona a barra, à chave de by-pass no disjuntor e à chave transversal na entrada de alimentação para os transformadores.

C) Certo

E) Errado
