Questões de Engenharia Elétrica do ano 2013

Em relação às eletrônicas analógica, digital e de potência, julgue os itens seguintes. O rendimento do amplificador classe C é maior que o dos amplificadores classes A, B e AB, de modo que seu ganho é máximo na frequência de ressonância.

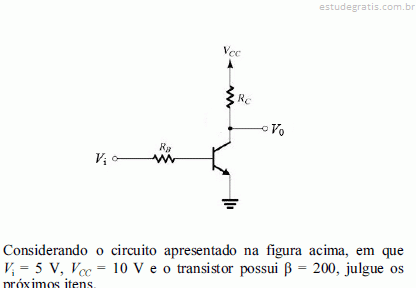

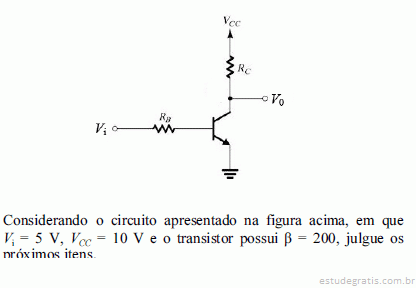

A corrente na base é 100 vezes menor que a corrente no coletor.

Para que o transistor sature com corrente de coletor igual a 40 mA, o valor da resistência RC deve ser igual a 250 Ω.

Se RC = 3 kΩ e a corrente no coletor, igual a 2 mA, então a tensão entre o coletor e o emissor é 3V.

No que se refere aos circuitos lógicos, julgue os itens a seguir.

O circuito apresentado na figura 2, abaixo, corresponde a uma simplificação do circuito da figura 1.
