Questões de Engenharia Elétrica do ano 2013

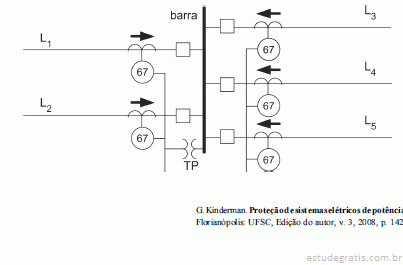

Considere o esquema de proteção de barra na figura acima, referente a um trecho de sistema elétrico de potência em anel. Com base no esquema de ligação da barra e nos relés utilizados, julgue os itens subsecutivos.

Caso ocorra um curto-circuito trifásico em um ponto localizado na metade da linha L₄ , afastado da barra, a proteção da barra não atuará nesse trecho do sistema.

A respeito de curtos-circuitos e de proteção de sistemas elétricos, julgue os próximos itens.

Uma linha de transmissão reforçada com a instalação de novos condutores em paralelo apresenta a vantagem de reduzir a queda de tensão e as perdas por efeito Joule na linha. No entanto, possui a desvantagem de aumentar a potência de curto-circuito, o que pode exigir uma readequação dos disjuntores instalados utilizados como proteção dessa linha na subestação.

A respeito de curtos-circuitos e de proteção de sistemas elétricos, julgue os próximos itens.

Os relés de impedância, tipicamente instalados entre os enrolamentos primário e secundário de transformadores de potência de grande porte, permitem identificar fugas de corrente no isolamento do transformador.

A respeito de curtos-circuitos e de proteção de sistemas elétricos, julgue os próximos itens.

A proteção de linhas de transmissão de energia em anel é mais complexa que a proteção de linhas de distribuição de energia radiais, devido à possibilidade de a potência fluir nos dois sentidos na transmissão.

Acerca de cabeamento estruturado para voz, dados e imagem, e com base na norma técnica pertinente, julgue os itens a seguir.

Em edifícios comerciais que possuam diversas salas por andar, é necessário instalar, no cabeamento horizontal, vários pontos de consolidação entre o distribuidor de piso e a tomada de telecomunicações, para atender adequadamente a necessidades de todos os usuários.
