Questões de Engenharia Elétrica do ano 2010

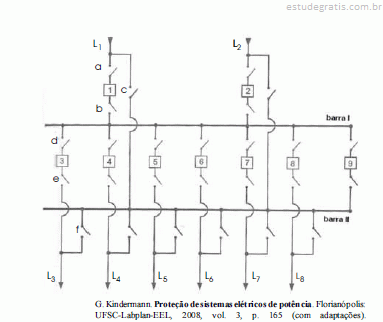

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência. A partir das informações contidas nesse esquema, julgue os itens que se seguem.

No arranjo mostrado na figura, a barra I é a barra de transferência e a barra II é a principal.

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência. A partir das informações contidas nesse esquema, julgue os itens que se seguem.

Quando a subestação em tela estiver em operação normal, somente a barra principal deverá ser utilizada.

A figura acima mostra o esquema de um arranjo de barra principal e de barra de transferência de uma subestação de um sistema elétrico de potência. A partir das informações contidas nesse esquema, julgue os itens que se seguem.

No arranjo mostrado na figura, para que a barra de transferência fique energizada, é necessário fechar os disjuntores 3 e 4 e suas respectivas chaves seccionadoras.

No que se refere a chaves seccionadoras e disjuntores utilizados em subestações elétricas, julgue os itens que se seguem.

Apesar de ambos seccionarem o circuito, apenas o disjuntor permite abertura automática de seus contatos quando determinada sobrecorrente é identificada no circuito.

Acerca do arranjo de subestações elétricas, julgue os itens a seguir.

Os arranjos do tipo barra simples, barra em anel e barra dupla apresentam, respectivamente, confiabilidade alta, média e baixa.
