Questões de Engenharia Elétrica do ano 2004

No circuito eletrônico mostrado na figura acima, o transistor é de silício,  do transistor é igual a 100. Com relação a esse circuito, julgue os itens subseqüentes.

A tensão V_CE é superior a 9 V.

No circuito eletrônico mostrado na figura acima, o transistor é de silício,  do transistor é igual a 100. Com relação a esse circuito, julgue os itens subseqüentes.

A potência consumida no transistor é superior a 60 mW.

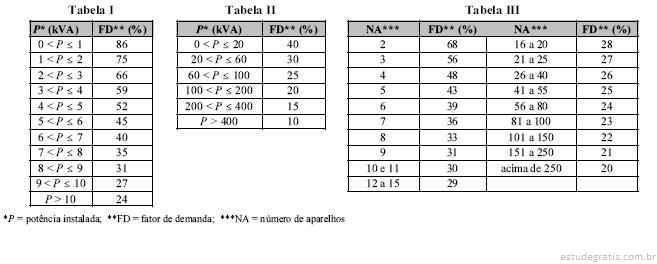

Um edifício possui 96 apartamentos idênticos, cada um deles constituindo uma unidade consumidora de energia elétrica. O projeto elétrico de cada apartamento indica apenas 5,70 kVA de potência instalada em iluminação e tomadas de uso geral e a existência de um único chuveiro de 4.400 W. As tabelas de I a III mostram os fatores de demanda a serem utilizados no dimensionamento dos componentes da instalação elétrica do edifício, sendo que a tabela I refere-se à potência instalada em iluminação e tomadas de uso geral para uma unidade residencial, a tabela II refere-se à potência instalada em iluminação e tomadas de uso geral para edifícios de apartamentos, e a tabela III refere-se ao número de chuveiros elétricos presentes na instalação.

Com relação a essa situação hipotética, julgue os itens subseqüentes.

A potência de alimentação do quadro de distribuição de cada apartamento é superior a 8 kVA.

Um edifício possui 96 apartamentos idênticos, cada um deles constituindo uma unidade consumidora de energia elétrica. O projeto elétrico de cada apartamento indica apenas 5,70 kVA de potência instalada em iluminação e tomadas de uso geral e a existência de um único chuveiro de 4.400 W. As tabelas de I a III mostram os fatores de demanda a serem utilizados no dimensionamento dos componentes da instalação elétrica do edifício, sendo que a tabela I refere-se à potência instalada em iluminação e tomadas de uso geral para uma unidade residencial, a tabela II refere-se à potência instalada em iluminação e tomadas de uso geral para edifícios de apartamentos, e a tabela III refere-se ao número de chuveiros elétricos presentes na instalação.

Com relação a essa situação hipotética, julgue os itens subseqüentes.

A potência de alimentação do conjunto formado por todos os apartamentos é inferior a 150 kVA.

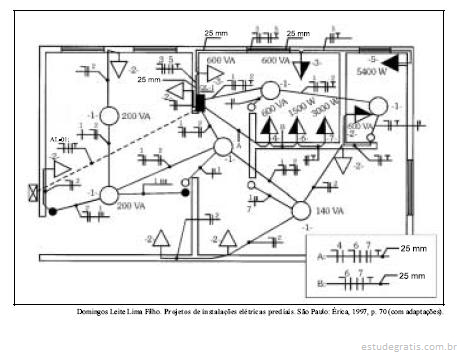

A figura acima representa a planta baixa de um apartamento com sua instalação elétrica alimentada com tensão igual a 220 V e desenhada segundo a simbologia adotada pela ABNT. Com relação a essa instalação, julgue os seguintes itens.

A instalação não atende à NBR-5410 no que se refere à separação da alimentação da iluminação e das tomadas.
