Questões de Engenharia Elétrica do ano 2004

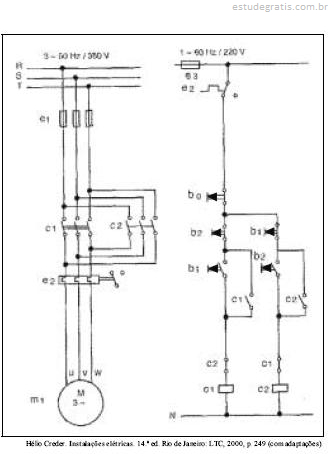

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

O botão b0 permite desligar o diagrama de controle, desligando também o motor, seja em situação normal seja em caso de emergência.

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

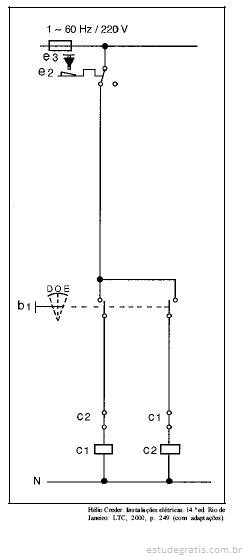

A figura abaixo mostra um diagrama de controle com acionamento por chave que poderia substituir adequadamente o mostrado acima, que tem acionamento por botão.

A figura acima mostra os diagramas de força e de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os itens abaixo, relativos ao acionamento e aos diagramas.

No diagrama de força, o local mais indicado para a conexão de um relé detector de falta de fase é entre as fases R, S e T da alimentação e o elemento e1.

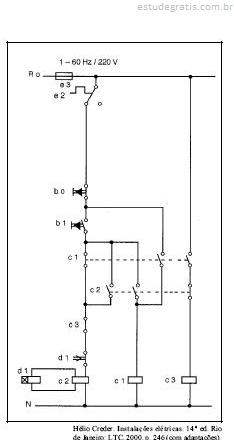

A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.

O relé temporizado é energizado simultaneamente à bobina do contator c2, após o botão b1 ser pressionado.

A figura acima mostra o diagrama de controle do acionamento de um motor de indução trifásico de rotor em gaiola. Julgue os seguintes itens, relativos ao acionamento e ao diagrama.

Uma vez que não foi colocado um contato normalmente fechado de c2 em série com a bobina de c3 nem com a bobina de c1, o contato normalmente fechado de c3 em série com a bobina de c2 deveria ser retirado, para o perfeito funcionamento do acionamento.
