Questões de Engenharia Elétrica

Uma prensa para secar filtros de óleo de transformadores necessita funcionar com um motor de indução trifásico de 440 V, 45 CV e 60 Hz com rotor em gaiola. Na partida, o motor fornece à carga um torque de 203 Nm e utiliza uma chave compensadora no tap de 65%. Com a compensadora, qual o torque aproximado, em newton-Metro, na partida?

Um ventilador industrial axial é acionado por um motor de indução de 4 polos ligado à rede elétrica, cuja frequência é 60 Hz. O volume deslocado de ar, Q, pelo ventilador pode ser aproximado, em torno do ponto de operação, pela função Q = 0,2 n [m³/min], em que n é a velocidade do motor em rpm.

Sabendo-se que o escorregamento do motor, em regime permanente, é de 5%, então o volume deslocado de ar, em m³/min, é

Acerca de grupo motor-gerador, julgue os itens seguintes.

Para a especificação do gerador de um grupo motor-gerador industrial, são necessários, entre outros, os dados da potência nominal, da rotação, da tensão nominal e da característica das cargas a serem acionadas.

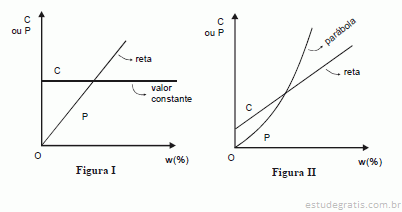

As curvas representadas nas figuras I e II acima caracterizam a variação do conjugado de carga, C, e da potência elétrica, P, requerida por cargas, em função da velocidade angular w, em porcentagem da velocidade nominal, no eixo de um motor de indução trifásico. Com base nessas informações, julgue os itens subsequentes.

Britadores são máquinas apropriadas para acionamento de cargas com as características indicadas pelas curvas em II.

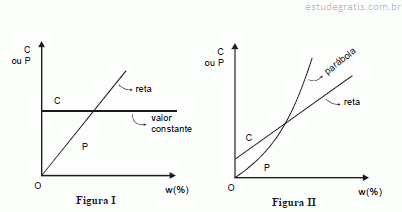

As curvas representadas nas figuras I e II acima caracterizam a variação do conjugado de carga, C, e da potência elétrica, P, requerida por cargas, em função da velocidade angular w, em porcentagem da velocidade nominal, no eixo de um motor de indução trifásico. Com base nessas informações, julgue os itens subsequentes.

As curvas características representadas na figura I são típicas de cargas acionadas por compressores.
