Questões de Engenharia de Redes

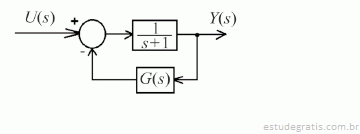

Se a função de transferência H(s) for obtida a partir do diagrama de blocos mostrado a seguir, então G(s) deverá ser uma função racional cujo denominador é igual a s+1.

Julgue os itens a seguir, relativos a materiais elétricos e eletrônicos. Ao se construir uma junção p-n para a confecção de um diodo, inicialmente ocorre a difusão de portadores majoritários entre os lados da junção, havendo recombinação na área próxima à junção, o que leva ao surgimento de uma região de depleção.

Considere o circuito mostrado na figura a seguir.

Com relação a este circuito elétrico, julgue os itens que se seguem.

Acerca de diodos semicondutores, transistores bipolares e transistores de efeito de campo, julgue os próximos itens. O diodo Zener pode ser utilizado em reguladores de tensão, visto que a sua tensão é aproximadamente constante, independentemente da corrente solicitada pela carga do circuito.

Acerca de diodos semicondutores, transistores bipolares e transistores de efeito de campo, julgue os próximos itens.

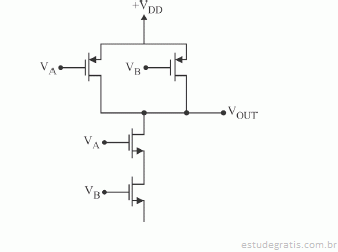

No circuito a seguir, se os valores lógicos das entradas V_A e V_B forem iguais a 1, então o valor lógico da saída V_OUT será também igual a 1..
