Analise a figura referente aos tipos de fundações superficiais e correlacione a figura representada por letras com a descrição.

1 - viga de fundação - elemento de fundação que recebe pilares alinhados, geralmente de concreto armado; pode ter seção transversal, tipo bloco (sem armadura transversal).

2 - bloco - elemento de fundação de concreto simples, dimensionado de maneira que as tensões de tração nele produzidas possam ser resistidas pelo concreto, sem necessidade de armadura.

3 - sapata - elemento de fundação de concreto armado, utilizando armadura para resistir aos esforços de tração.

4 - radier - elemento de fundação que recebe todos os pilares da obra.

Assinale a alternativa que representa as correlações corretas

Ao se falar em encosta estável para edificação, surge a questão do fator de segurança (ao deslizamento) a ser aceito. Seria razoável exigir-se um fator de segurança da mesma ordem daquele exigido para a perda da capacidade de carga da fundação. Esta exigência, entretanto, frequentemente leva a custos de obras de estabilização elevados, e o projetista pode se ver sob pressão do proprietário ou incorporador. Algumas medidas estabilizantes podem ser:

( ) Corte para alívio do topo.

( ) Bermas no pé do talude (atenção para a drenagem!).

( ) Drenagem profunda por meio de drenos sub horizontais perfurados.

( ) Suavização da encosta por meio de uma série de pequenos cortes.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

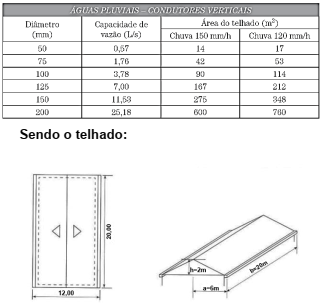

Para o telhado residencial representado na figura abaixo, o dimensionamento correto dos condutores verticais do sistema de águas pluviais é:

Considerando os dados:

I=150 mm/h

n = At/Ac

A= (a + h/2).b

Condutores de PVC de 100 mm

Beiral é a parte do telhado que avança além dos alinhamentos das paredes externas, fazendo o papel das abas de um chapéu protegendo as paredes externas contra as águas de chuvas. O madeiramento do telhado é composto por diversas partes,tendo nomenclatura específica. Analise a figura abaixo e assinale a alternativa que correlacione os nomes aos respectivos números.
