Questões de Engenharia Civil da COSEAC

No dimensionamento de estruturas de concreto armado, o domínio em que a falha da estrutura ocorre sob flexão simples ou composta com ruptura à compressão do concreto e com escoamento do aço é o domínio:

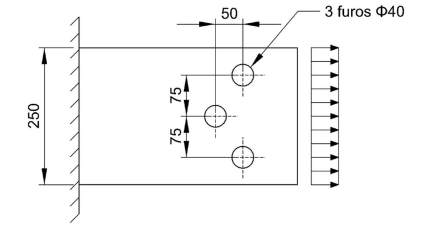

Na figura a seguir, apresenta-se uma chapa de aço com largura igual a 250 mm e espessura de 40 mm submetida a uma carga uniformemente distribuída em uma de suas extremidades e engastada à extremidade oposta. A chapa possui, ainda, 3 furos com diâmetro de 40 mm.

(Dimensões em mm)
Sabendo que o aço possui tensão de escoamento igual a 400 MPa, a resistência axial dessa chapa considerando apenas o estado limite de ruptura da seção líquida efetiva é de:

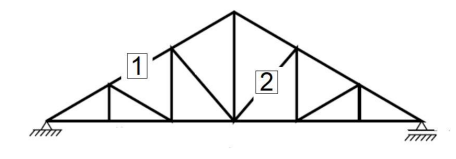

A figura a seguir ilustra um tipo de treliça de madeira usualmente empregado como estrutura de sustentação (tesoura) de telhados.

Considerando a estrutura submetida apenas à ação do seu peso próprio, os esforços atuantes nos elementos 1 e 2 são, respectivamente:

A figura a seguir apresenta a planta de cobertura de uma edificação.

Considerando que cada água da cobertura terá uma calha paralela à cumeeira e que a intensidade da chuva para projeto é de 120 mm/h, a vazão de projeto para cada calha é de:

A população estimada de um projeto de abastecimento de água de uma cidade é de 48000 habitantes. Além disso, sabe-se que a taxa de consumo diário de água per capita na cidade é de 120 l/habitante/dia e que o abastecimento será realizado ininterruptamente, sem reservatório de distribuição. Considerando coeficientes de dia e hora de maior consumo iguais a 1,20 e 1,50, respectivamente, a vazão de projeto para a adutora dessa cidade é de:
