Questões sobre Projeto e Execução de Edificações

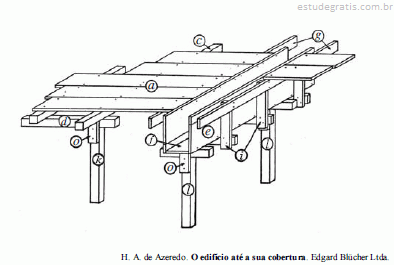

A figura acima apresenta parte de formas para execução de peças em concreto armado de uma edificação. Sabendo que, nessa figura, as letras indicam componentes dessas formas, julgue os itens subsequentes.

O componente indicado pela letra c é denominado guia.

A figura acima apresenta parte de formas para execução de peças em concreto armado de uma edificação. Sabendo que, nessa figura, as letras indicam componentes dessas formas, julgue os itens subsequentes.

Os componentes indicados pela letra i são as travessas de apoio.

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

A linha do tipo traço e ponto estreita é usada para indicar posição limite de peças móveis.

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

Na figura I, a cotagem está executada corretamente.

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

Na figura II, as cotas dos diâmetros poderiam ser substituídas pelas cotas dos respectivos raios.
