Questões sobre Projeto e Execução de Edificações

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

No projeto arquitetônico de uma edificação, a planta de situação apresenta mais informações que a planta de locação.

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

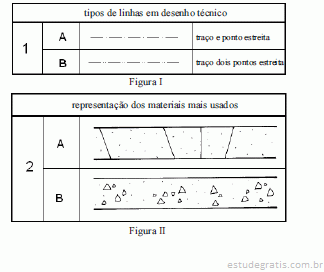

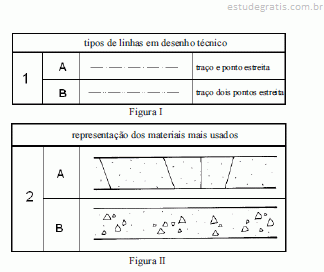

Na figura I, a linha do tipo A pode ser utilizada para a representação de linhas de centro e linhas de simetria.

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Na figura I, a linha do tipo B pode ser aplicada para representar contornos de peças adjacentes e a posição limite de peças móveis.

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Na figura II, o desenho B representa argamassa.

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Na figura II, o desenho A representa concreto em corte.
