Questões sobre Estruturas

O cálculo do momento de 2ª ordem deve ser realizado sempre que um pilar for considerado como médio, medianamente esbelto ou esbelto. O cálculo pode ser feito por dois métodos simplificados: o método da rigidez aproximada e o método da curvatura aproximada. Considerando um pilar de 20 x 70 x 300 cm, onde a direção x é a menor e a direção y é a maior, e considerando que esse pilar será submetido a uma carga de compressão de cálculo de 500 kN, sendo construído com concreto C25 e aço CA-50, assinale a afirmativa correta.

Em uma obra no município de Palmas-TO adotouse o traço em massa de 1:2:3:0,75 para a produção de 2 m³ de concreto. O consumo de cimento é de 360 kg para cada m³ de concreto. Baseado nos dados fornecidos a quantidade de agregado graúdo consumido, em kg, na produção do concreto apresentado é de:

Acerca dos tipos de cimento utilizados na construção civil:
I. CP I é o cimento Portland comum. II. CP II - Z é o cimento Portland composto com escória. III. CP III é o cimento Portland de alta resistência inicial. IV. CP IV é o cimento Portland pozolânico.
Está(ão) correta(as) apenas:

Para fins estruturais, conforme definido na NBR 8953 (ABNT, 2015), o concreto é classificado com base em sua massa específica (normal – C; leve – CL; ou denso – CD), sua resistência (grupos I e II: vai de C20 a C100) e sua consistência (varia entre S10 e S220). Compreender as descrições técnicas do material é fundamental para a boa execução de serviços de engenharia, sempre em conformidade com as normas vigentes. Em se tratando de concreto normal, leve ou denso (também conhecido como pesado), consideramos que eles representam em termos exatos:

I. Concreto normal (C):massa específica seca entre 2.000 kg/m³ e 2.800 kg/m³ .

II. Concreto leve (CL): massa específica seca inferior a 2.000 kg/m³ .

III. Concreto pesado ou denso (CD): massa específica seca superior a 3.800 kg/m³ .

IV. Classe de resistência do grupo I: C20 a C55.

V. Classe de consistência S50: abatimento de 50 a 100 mm.

VI. Classe de consistência S160: elementos estruturais esbeltos ou com alta densidade de armaduras.

Está correto o que se afirma apenas em

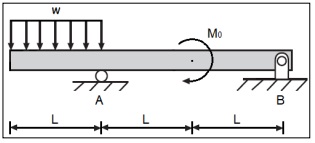

A viga representada a seguir está simplesmente apoiada nos pontos A e B. A estrutura está submetida a uma carga distribuída w de 15 kN/m e a um momento fletor M₀ igual a 40 kN . m:


Considerando L = 2 m, qual o momento fletor máximo (em módulo) exercido sobre a viga?
