Questões de Engenharia Civil do ano 2017

A corrosão da armadura é a principal causa de patologias em estruturas de concreto armado e protendido. Por esse motivo, o engenheiro responsável pela vistoria de uma obra com corrosão deve ser capaz de identificar, corretamente, os fenômenos indutores da corrosão e definir as técnicas de avaliação de estruturas de concreto armado para diagnóstico da durabilidade e posterior planejamento de recuperação das estruturas de concreto. Sobre a corrosão do aço no concreto, considere as seguintes afirmativas.

I A carbonatação do concreto envolve a reação do ácido carbônico com o silicato de cálcio hidratado presente na pasta de cimento hidratada, provocando a despassivação da armadura.

II O ataque por cloretos ao concreto ocorre pela presença dos íons cloro livres, provocando a dissolução local da camada passivadora e a migração de íons através dela.

III A avaliação da durabilidade do concreto frente à corrosão da armadura em estruturas de concreto armado pode ser realizada com o uso de técnicas de medição do cobrimento da armadura e por meio do esclerômetro de reflexão.

IV A avaliação da durabilidade do concreto frente à corrosão da armadura em estruturas de concreto armado pode ser realizada com o uso de técnicas de medida do potencial do eletrodo de referência e da resistividade elétrica.

Das afirmativas, estão corretas

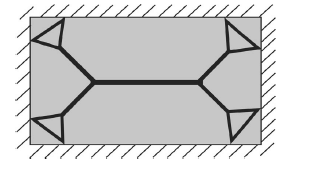

A figura precedente representa esquemas de trincas em laje de concreto armado. Assinale a opção que indica a origem da fissuração.

Relacione a Coluna 1 à Coluna 2, associando as configurações típicas de fissuras em alvenarias e as sobrecargas experimentadas.

 A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Um terreno de 9 m de profundidade é formado por duas camadas de solo. A partir do nível do terreno, de cima para baixo, a primeira camada de solo de 4 m de profundidade é formada por argila com peso específico de 15 kN/m3, enquanto a segunda camada de solo de 5 m de profundidade é composta por areia com peso específico de 18 kN/m3. Nos últimos 4 m de profundidade da segunda camada de solo, há um lençol freático.

Sabendo que o peso específico da água é 10 kN/m3, o valor da tensão efetiva em um ponto situado a 1 m acima do fim da segunda camada de solo de areia é, em kN/m2, igual a

O coeficiente de permeabilidade de uma amostra de areia fina é igual a 10^-5 m/s, que foi obtido com o uso de um permeâmetro de carga constante. Foram utilizados um reservatório superior com água e um reservatório inferior com a amostra de areia. O tempo do ensaio durou 10 min e consumiu 6 L de água.

Sabendo que a área da seção transversal e o comprimento medido no sentido do fluxo de água da amostra de areia foram 4000 cm2 e 20 cm, respectivamente, a diferença do nível entre os reservatórios superior e inferior, em cm, é igual a
