Questões de Engenharia Civil do ano 2012

Com relação às instalações elétricas de baixa tensão, julgue os itens que se seguem.

Os condutores de alumínio podem ser utilizados em estabelecimentos industriais e comerciais, desde que atendam às condições estabelecidas em norma específica.

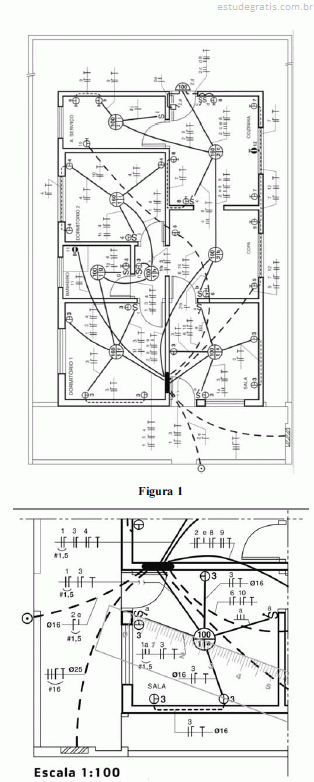

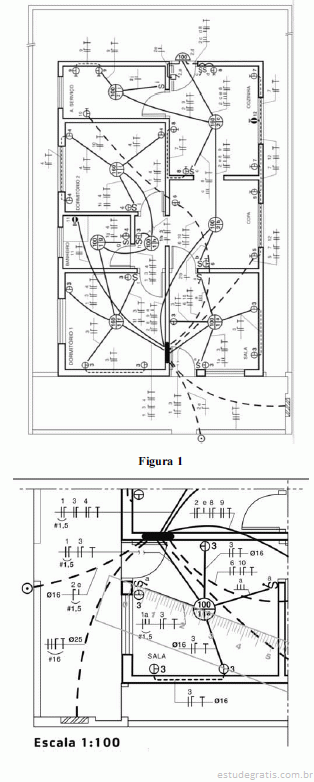

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.

Como exemplificado na figura 2, as medidas aproximadas dos eletrodutos no plano horizontal podem ser obtidas com auxílio de uma régua comum na própria planta, uma vez que, na escala 1:100, cada centímetro do desenho equivale a 1 metro nas dimensões reais.

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.

A figura 2 corresponde a uma alteração feita na metade inferior esquerda da figura 1.

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.

A figura 2 indica que a luminária da sala é acionada a partir de dois pontos, por interruptores bipolares, o que explica a indicação de condutores de retorno no circuito de número 1.

Com base nas figuras acima, que representam o projeto elétrico de uma edificação, julgue os itens de 76 a 79.

Na figura 2, a parte em detalhe do circuito 3, que atende às tomadas da sala, é formado por três condutores ― fase, neutro e proteção (terra) ― que correm dentro de um eletroduto de diâmetro igual a 16 mm.
