Questões de Engenharia Civil do ano 2009

O conhecimento dos componentes e dos condicionantes de projeto de estruturas metálicas é importante para que o projeto resulte em uma estrutura segura e econômica. Com relação a esse assunto, julgue os itens a seguir.

Não se pode soldar elementos de treliças de barras metálicas.

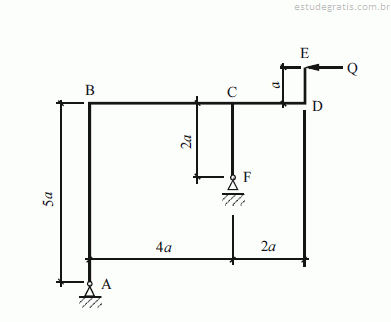

Considere o pórtico plano apresentado na figura acima, com peso desprezível, dimensionado para resistir à carga Q (não nula), conforme mostrado na figura. As dimensões da seção transversal do pórtico são constantes e iguais em qualquer ponto. Com base nas informações apresentadas na figura, julgue os itens de 58 a 62.

O trecho AB do pórtico trabalha sob compressão.

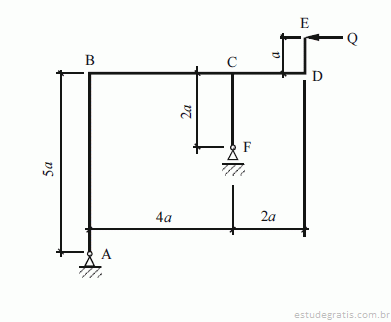

Considere o pórtico plano apresentado na figura acima, com peso desprezível, dimensionado para resistir à carga Q (não nula), conforme mostrado na figura. As dimensões da seção transversal do pórtico são constantes e iguais em qualquer ponto. Com base nas informações apresentadas na figura, julgue os itens de 58 a 62.

O momento fletor no trecho BC é constante.

Considere o pórtico plano apresentado na figura acima, com peso desprezível, dimensionado para resistir à carga Q (não nula), conforme mostrado na figura. As dimensões da seção transversal do pórtico são constantes e iguais em qualquer ponto. Com base nas informações apresentadas na figura, julgue os itens de 58 a 62.

Não há risco de flambagem do trecho CF.

Considere o pórtico plano apresentado na figura acima, com peso desprezível, dimensionado para resistir à carga Q (não nula), conforme mostrado na figura. As dimensões da seção transversal do pórtico são constantes e iguais em qualquer ponto. Com base nas informações apresentadas na figura, julgue os itens de 58 a 62.

Sendo constante a seção transversal do pórtico no trecho CD, o módulo da tensão normal atuante na fibra extrema superior da seção transversal, no meio do trecho CD, é maior que o módulo da tensão normal atuante na sua fibra extrema inferior.
