Questões de Engenharia Aeronáutica do ano 2009

Julgue os próximos itens, relativos à proteção de circuitos elétricos.

A função do para-raios é de não somente fornecer o caminho mais curto no caso de uma descarga, mas, principalmente, de neutralizar, pouco a pouco, a eletricidade da nuvem carregada acima dele.

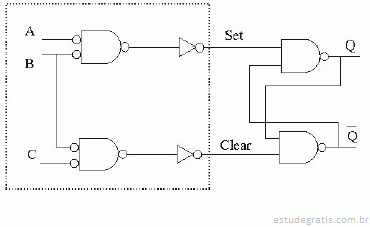

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

A parte do circuito incluída dentro de um retângulo tracejado na figura acima consiste em um circuito sequencial, enquanto a parte restante do circuito consiste em um circuito combinacional.

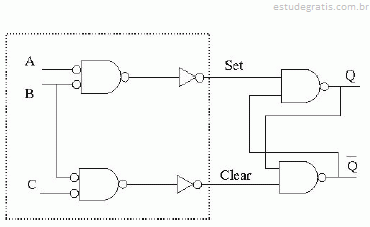

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

Parte do circuito mostrado na figura consiste em um circuito básico de flip-flop chamado latch, cuja tabela-verdade é a seguinte.

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

Após as devidas simplificações, o valor de Set no circuito acima é determinado pela seguinte expressão lógica.

Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.

Os sistemas de numeração utilizados em sistemas digitais são: o binário, para representação dos níveis típicos de tensão empregados em circuitos digitais; o decimal, universalmente utilizado para representar quantidades fora dos sistemas digitais; o octal e o hexadecimal, ambos utilizados com a finalidade de representar números binários grandes de forma eficiente e simples. As conversões entre os sistemas binário, octal e hexadecimal são extremamente simples pelo fato de as bases desses sistemas de numeração serem múltiplos de dois.
