Questões de Eletrônica da CEFET-MG

O circuito integrado U1 é um gerador de pulsos sincronizados com a rede. O pino 6 de U1 tem a função de receber o comando de inibição (inhibit) dos pulsos. A saída deve ser desabilitada (disabled) quando a chave manual S, do tipo NA, for acionada. Do contrário, a saída deve estar habilitada (enabled). Considere-se o CI U1 alimentado com Vcc=+12V, bem como os parâmetros elétricos do seu datasheet apresentados abaixo.




A posição correta da chave S e um valor adequado para o resistor R6 são:

Um equipamento alimentado pela rede elétrica apresenta os seguintes dados nominais de placa: 125Vrms, 60Hz, 6,0Arms, 600W. Sobre a potência elétrica absorvida da rede por esse equipamento, é correto afirmar que

Observe o circuito abaixo.

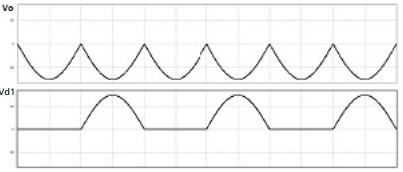

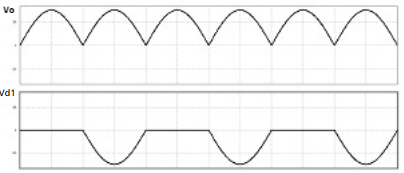

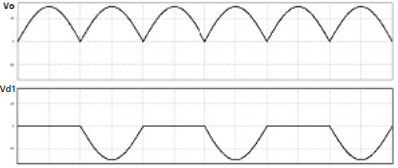

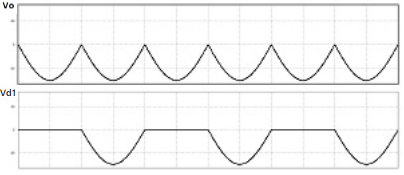

Assinale a alternativa que apresenta corretamente as formas de onda dos pontos A, B, C e D, respectivamente.

Ao se fazer a medição da tensão como mostrado no circuito abaixo, obteve-se o valor de 4,76V.

A resistência de entrada do voltímetro utilizado é:

Um circuito de interface deve adequar os níveis lógicos da saída de um dispositivo de controle digital à entrada de um driver de motor. As características de saída e entrada destes dispositivos estão mostradas nos gráficos abaixo.



Dentre as alternativas a seguir, o circuito mais adequado para fazer a interface entre o dispositivo de controle digital e o driver de motor é:
