Questões de Eletroeletrônica

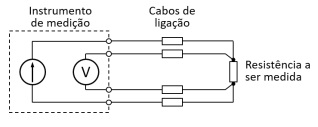

Em muitos ohmímetros, a resistência dos cabos do instrumento é somada à resistência que se quer medir, causando um erro na medida, principalmente se o valor da resistência a ser medida for da mesma ordem de grandeza da resistência dos cabos. Alguns instrumentos resolvem esse problema através de uma ligação a quatro fios, conforme mostrado no diagrama abaixo.



Essa ligação a quatro fios é chamada de

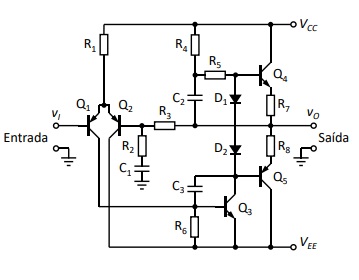

Abaixo é mostrado o diagrama esquemático de um amplificador de potência de áudio. Por causa de um problema de fabricação, os diodos D1 e D2 passaram a se comportar como curto-circuito.



O efeito que esse problema causará no funcionamento do amplificador está corretamente descrito em:

A norma brasileira NR 14565 especifica um cabeamento estruturado para edifício ou um conjunto de edifícios (denominado “Campus”). Ela discrimina as classes e as categorias de desempenho para um cabeamento estruturado. Dentre as classes mostradas a seguir, a especificada para uma largura de banda de 500 MHz é:

Dois amplificadores de áudio podem ser operados em ponte (bridge) para amplificar um único sinal. Nessa forma de operação, a entrada de um dos amplificadores é invertida (defasada de 180º) e a carga (alto falante) é ligada entre as saídas dos dois canais, conforme mostrado no diagrama abaixo.




Um determinado amplificador de áudio pode ser ligado a uma carga de 4 ou 8 ?, apresentando, em ambos os casos, o mesmo valor máximo para a tensão de saída. Ao ser ligado a uma carga de 8 ? , a potência máxima de saída desse amplificador é igual a 100 W.
Quando dois desses amplificadores são ligados em ponte a uma carga 8 ?, a potência máxima de saída será igual a

Qual é a definição correta do termo "magnetismo" no contexto da eletromecânica?
