Questões de Desenho Industrial do ano 2008

As madeiras maciças, como o Jatobá e o Ipê, apresentam estruturas formadas por média concentração de lignina e grande dispersão de fibras longas de celulose. Esta relação apresenta boa condição elástica, propriedade necessária para trabalhos em marcenaria convencional.

A relação entre esses dois componentes determinará a cor, a resistência mecânica, densidade e, por conseguinte, as formas de processamentos e aplicações. As madeiras maciças, com grande concentração de lignina e média dispersão de fibras médias de celulose, são indicadas para marcenaria convencional, dado aos índices apresentados pelas propriedades plásticas originadas desta relação.

Apesar da lignina e das fibras de celulose estarem presentes na constituição dos materiais orgânicos naturais, entre eles as madeiras, esta relação não chega a determinar propriedades específicas para processamentos, pois, em decorrência da geometria da peça/produto, é possível compatibilizar as características processuais com as propriedades das madeiras.

Para processos de usinagem em marcenaria, indicam-se madeiras maciças com baixa concentração de lignina e grande dispersão de fibras curtas de celulose, como exemplo a Virola e a Cerejeira, pois a concentração de lignina não interfere nas propriedades mecânicas, mas a dispersão e o comprimento das fibras de celulose interferem na processabilidade.

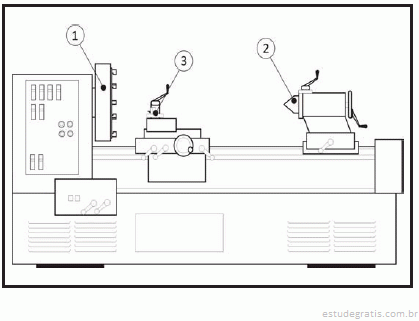

1- Eixo-Árvore com mandril, função: transmitir força motriz e fixar material para trabalho; 2- Canhão de fixação (cabeçote móvel), função: apoiar material para usinagens longitudinais; 3- Porta ferramenta (suporte guia) – função: fixar e ajustar a ferramenta de trabalho.

1- Cabeçote fixo da transmissão mecânica, função: acionar mecanismo de trabalho; 2- Barramento, função: limitar ação de trabalhos longitudinais; 3- Avental (carro de movimento), função: ajustar movimento de trabalho (passos);

1- Mandril (Castelo de ferramentas), função: suportar/fixar material para trabalho; 2- Caixa de avanço mecânico, função: ocasionar usinagem de topo e apoiar usinagem lateral; 3- Barramento lateral, função: transmitir do movimento de avanço para trabalho.

1- Castanhas de fixação e apoio (cabeçote móvel), função: fixar material para trabalho; 2- Eixo-Árvore (cabeçote fixo – sem movimento), função: fixar peças longitudinais para trabalho; 3- Carro sela porta ferramentas, função: controlar avanço da ferramenta para trabalho.

1- Eixo motriz de acionamento mecânico, função: transmitir de rotação para trabalho; 2- Porta-ferramenta, função: fixar e ajustar da ferramenta de trabalho; 3- Barramento-guia, função: ajustar a mecânica para trabalho.

Significa a seqüência de comandos necessários para determinar operações de desbaste em uma máquinaoperatriz. A partir de dados estabelecidos entre as coordenadas cartesianas (X, Y e Z) são especificados os valores referentes às distâncias e direções dos planos de trabalho em usinagem. Logo, a interpolação circular é o movimento de trabalho da ferramenta sob o material.

Os sistemas CNC necessitam de dados referentes aos avanços da ferramenta de trabalho. Esses dados são estabelecidos, por meio de programação que relaciona distâncias iniciais e finais nos eixos X, Y e Z, mediante uma seqüência de comandos pertencentes ao sistema de códigos G. Portanto a interpolação circular corresponde a curso que a ferramenta realiza em uma operação

Corresponde à programação de movimento da ferramenta durante a realização do trabalho de desbaste. Este movimento depende da configuração de distâncias apresentadas pelas coordenadas cartesianas (X, Y e Z) em relação aos versores centrais, utilizando programação sob os códigos G. Logo, a interpolação corresponde ao curso de pontos referente ao movimento da ferramenta.

São indicadores de coordenadas cartesianas necessários à identificação do posicionamento das ferramentas de trabalho sob o material a ser usinado. De modo geral, a interpolação corresponde a uma seqüência de códigos G que relacionam X, Y e Z aos versores de partidas de trabalho.

São parâmetros de movimentos estabelecidos sob os eixos cartesianos (X, Y e Z), a partir da especificação de pontos iniciais, intermediários e finais, que visam guiar os movimentos de trabalho da ferramenta. A definição desses pontos é obtida mediante programação de coordenadas utilizando os códigos G00 ou G01.

serra circular/esquadrejadeira /
coladeira de bordas /
furadeira (múltipla)
/ tupia
acabamento /
montagem.

serra de fita
/ serra circular /
desempenadeira /
tupia
/ respigadeira
/ furadeira (múltipla) /
lixadeira /
acabamento /
montagem

serra de fita /
esquadejadeira /
tupia //
furadeira (múltipla) /
respigadeira
coladeira de bordas /
acabamento /
montagem.

serra de fita /
serra circular /
desempenadeira /
desengrossadeira /
tupia
furadeira /
lixadeira /
acabamento /
montagem.

serra circular /
desengrossadeira
/ tupia/respigadeira
/ furadeira /
lixadeira
acabamento /
montagem.

se utiliza o pré-estiramento da lâmina termoplástica quando o produto, a ser moldado, apresenta uma forma sujeita a deformação por esforços mecânicos, necessitando de nervuras para estruturação, ou quando o moldado apresenta uma geometria irregular (orgânica).

o pré-estiramento é indicado em três situações: quando a topografia do produto moldado apresenta diversos níveis, quando o produto possui grande profundidade/altura, ou quando apresenta grandes dimensões. Deste modo, o préestiramento contribui para uniformizar a espessura da lâmina.

se indica o pré-estiramento do material quando se utilizam chapas termoplásticas rígidas, nas situações: grande espessura (acima de 5 mm) ou se utilizam materiais multicamadas. Estas condições estabelecem a necessidade de pré-estiramento par auxílio da conformação final.

a utilização do pré-estiramento é aplicada quando se utilizam sistemas contínuos de conformação, acelerando, assim, o processo de produção de produtos em decorrência da préconformação do moldado, para, em seguida, realizar a moldagem de acabamento.

uso de pré-estiramento é aplicado quando se utiliza processo tecnológico em dois ou mais estágios (conformação seqüencial), onde o estiramento único poderá ocasionar má conformação do produto ou até mesmo a ruptura do material. Logo, o pré-estiramento é condição essencial para uma conformação adequada.
