Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA da FCC

Em uma impedância de 20 + j20 [Ω] é aplicada a tensão de 120∠0° [V] . Portanto, a corrente vale

Um circuito elétrico monofásico é alimentado por uma tensão de 220∠90° [V] e uma corrente de 44∠30° [A] . Então, a potência ativa consumida pela carga da instalação, em kW, vale

Um sistema elétrico é equipado com um medidor de tensão/ corrente que utiliza um único galvanômetro graduado de 0 a 10, conforme mostra a figura abaixo. Com a chave na posição superior, o galvanômetro atua como um voltímetro com fundo de escala de 500 V e com a chave na posição inferior ele atua como um amperímetro com fundo de escala de 40 A. Ao verificar as condições de operação do sistema, o técnico anotou as seguintes indicações do galvanômetro: voltímetro ≡ 7,6 e amperímetro ≡ 3,8.

Portanto, o sistema está operando com

Considere:

I. Nos trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades de senvolvidas, em atendimento ao disposto na NR 6.

II. As vestimentas de trabalho devem ser adequadas às atividades, devendo contemplar a condutibilidade, inflamabilidade e influências eletromagnéticas.

III. É vedado o uso de adornos pessoais nos trabalhos com instalações elétricas ou em suas proximidades.

As proposições I, II e III tratam de Medidas de Prote ção Individual que constam da

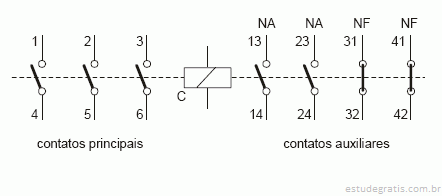

Considere o esquema abaixo.

O símbolo acima representa o dispositivo denominado
