Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA da FCC

Um resistor com tolerância de 5% é submetido a uma tensão de 20 V. A corrente que passa por ele é de 6,2 mA e foi medida com um amperímetro. As cores dos anéis que representam o valor nominal desse resistor são:

Analise as afirmações relativas aos diodos semicondutores:

I. A barreira de potencial que se forma no diodo é causada pelo bombardeio de átomos de germânio no cristal de silício durante o processo de dopagem.

II. A barreira de potencial em diodos de silício é da ordem de 0,6 V.

III. A intensidade da corrente direta no diodo é diretamente proporcional à tensão reversa nele aplicada.

É correto o que consta APENAS em

Em um circuito RC série, em que R = 10 kΩ e C = 100 μF, é aplicada uma tensão DC de 10 V. A constante de tempo τ do circuito e o valor aproximado da tensão VR no resistor, após um intervalo equivalente a τ, considerando que, no instante em que a tensão DC é aplicada, o capacitor encontrava-se totalmente descarregado, são:

A)

B)

C)

D)

E)

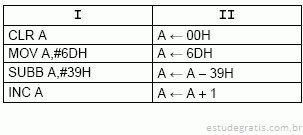

A coluna I apresenta o trecho de um programa executado por um sistema microprocessado e a coluna II representa as ações realizadas por cada instrução.

Ao final da última instrução, o conteúdo do acumulador A será

BV_CBO é a especificação do transistor que equivale à tensão
