Questões de Conhecimentos Específicos de um Cargo/Área do ano 2007

Uma tubulação de óleo residual pesado precisa ser aquecida para permitir o bombeamento do óleo. Esse aquecimento será realizado por meio de uma tubulação fina de cobre de 7/8 polegada de diâmetro. Para interligar a tubulação de cobre com a estação de vapor de aquecimento, será usada uma vareta de solda da classe AWS RBCuZn-A. O tubo da estação foi confeccionado com material ASTM A 53 de grau B. A respeito dessa situação, bem como do processo de soldagem e dos materiais a serem usados, julgue os itens que se seguem.

O material ASTM A 53 de grau B é um aço baixa-liga.

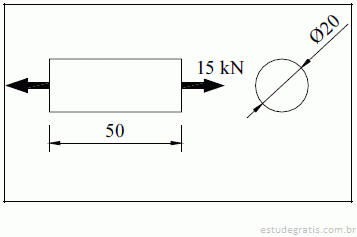

O desenho acima ilustra o corpo de um rebite que está sendo tracionado por uma força normal de 15 kN. O rebite tem diâmetro igual a 20 mm e é constituído de material da classe ABNT 1020, que tem limite de escoamento de 200 MPa e limite de resistência à tração de 300 MPa. Considerando o valor de = 3, julgue os itens a seguir, referentes à resistência e ao material do rebite descrito.

O aço ABNT 1020 tem 10% em peso de carbono.

O desenho acima ilustra o corpo de um rebite que está sendo tracionado por uma força normal de 15 kN. O rebite tem diâmetro igual a 20 mm e é constituído de material da classe ABNT 1020, que tem limite de escoamento de 200 MPa e limite de resistência à tração de 300 MPa. Considerando o valor de = 3, julgue os itens a seguir, referentes à resistência e ao material do rebite descrito.

Considerando o diagrama tensão-deformação, uma tensão de 250 MPa colocaria o rebite na região de encruamento uniforme.

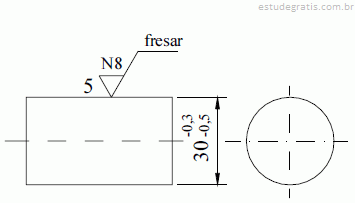

Considere que, depois de uma operação de fresagem, o estado da superfície de um pino deva ficar conforme indicado no símbolo de rugosidade apresentado na figura acima. Nessa situação, julgue os próximos itens, a respeito do acabamento final da superfície.

A dimensão máxima do diâmetro do pino é de 30,03 mm.

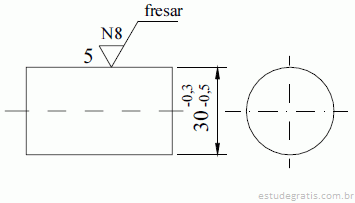

Considere que, depois de uma operação de fresagem, o estado da superfície de um pino deva ficar conforme indicado no símbolo de rugosidade apresentado na figura acima. Nessa situação, julgue os próximos itens, a respeito do acabamento final da superfície.

A tolerância dimensional para o diâmetro do pino é de -0,8 mm.
