As escalas representadas por 1:1, x:1 e 1:x são, respectivamente:

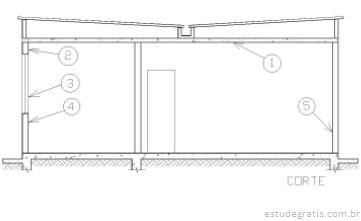

A figura abaixo mostra a representação de um corte em projeto de arquitetura.

Em relação ao projeto de instações elétricas, as convenções utilizadas para circuitos, tomadas e interruptores, são identificados INCORRETAMENTE em:

A)    , fios fase do circuito trifásico

B)  , tomada média

C)  , tomada alta

D)  , interruptor three way

E)  , interruptor de 2 (duas) seções

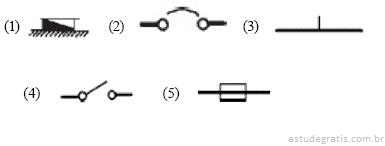

Correlacione os símbolos gráficos de instalação elétrica com as descrições abaixo e assinale a sequência correta:

( ) condutor de retorno no interior do eletroduto

 ( ) disjuntor a seco.

 ( ) quadro geral de luz e força aparente.

 ( ) fusível

( ) chave seccionadora, abertura sem carga

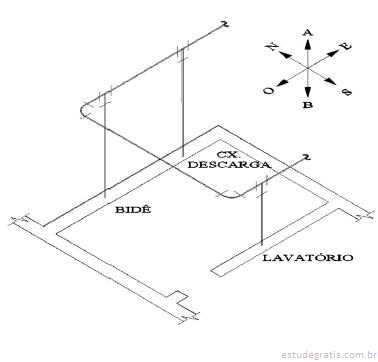

A figura abaixo mostra um esquema isométrico de distribuição de água potável. A sua representação em planta é corretamente mostrada em:

A)

B)

C)

D)

E)
