Questões de Arquitetura do ano 2018

Com relação aos sistemas construtivos e à tecnologia de construções tradicionais e contemporâneas, julgue os itens subsequentes.

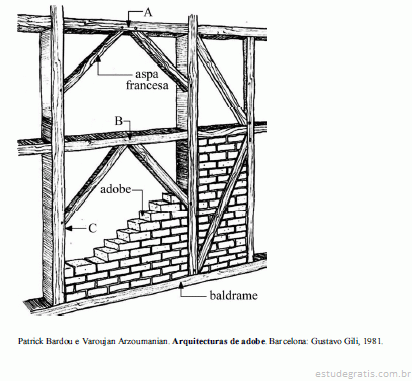

A estrutura de vedação mostrada na figura a seguir representa uma técnica milenar utilizada na Europa medieval e muito popular no Sul do Brasil; suas peças estruturais de apoio indicadas pelas letras A, B e C correspondem, respectivamente, ao frechal, à madre e ao enxaimel.

O diagnóstico adequado de lesões constitui uma prática efetiva na conservação preventiva do bem imóvel de valor patrimonial. A respeito desse assunto, julgue os itens a seguir.

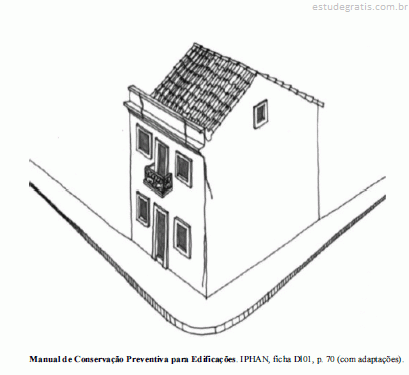

Fissuras mais pronunciadas na região do cunhal e na união entre as paredes, como indicado na figura a seguir, podem ser ocasionadas, entre outros fatores, por escavações indevidas nas vizinhanças da edificação.

O diagnóstico adequado de lesões constitui uma prática efetiva na conservação preventiva do bem imóvel de valor patrimonial. A respeito desse assunto, julgue os itens a seguir.

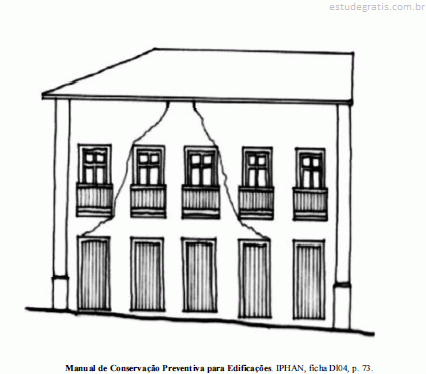

Lesões inclinadas nos panos de parede e orientadas para o centro, como indicado na figura subsequente, podem ser ocasionadas, entre outros fatores, por grandes vazios no terreno provocados por formigueiros.

O diagnóstico adequado de lesões constitui uma prática efetiva na conservação preventiva do bem imóvel de valor patrimonial. A respeito desse assunto, julgue os itens a seguir.

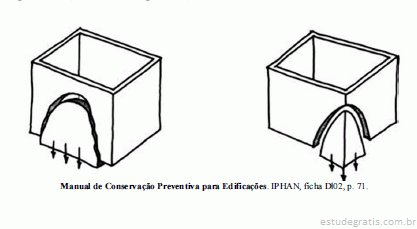

A causa provável de um quadro de fissuras em alvenaria que apresente as mesmas características do que mostram os desenhos a seguir é um defeito de recalque de fundação: possivelmente a parede esteja apoiada sobre uma fundação pontual (abóbada ou pilares).

Julgue os itens a seguir, a respeito da representação gráfica do projeto arquitetônico. Corte, representação de uma das partes do objeto, cortada e removida por um plano secante imaginário, tem a finalidade de detalhar partes ocultas do objeto e facilitar a cotagem.
