Questões Concurso UFRN

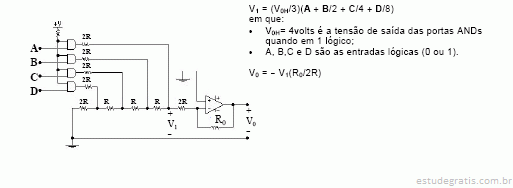

Implementa-se um conversor digital-analógico de 4 bits {A(MSB), B, C e D(LSB)} com uma rede de resistores R-2R (R=1k5W), portas lógicas AND e um amplificador operacional, como esquematizado abaixo. Pede-se o valor de R₀ para V₀ = - 15 volts quando ABCD = 1111

O amplificador inversor, esquematizado na figura abaixo, é realizado com um amplificador operacional (que deve ser considerado ideal), um potenciometro com valor R_p e dois resistores R₁ e R₂. Esse circuito deve ser projetado de tal modo que o seu ganho variável A cubra a faixa de 1 a 10 (A_mín<1 e A_MÁX>10). Qual das opções está correta, para que seja satisfeita a especificação?

As placas de rede e as de modem são classificadas como

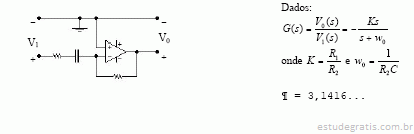

O circuito abaixo representa um amplificador com desacoplamento DC (filtro passa alta), implementado com um amplificador operacional (considerado ideal), um capacitor C e dois resistores R₁ e R₂. Qual a opção correta para se ter uma freqüência de corte f₀ aproximadamente igual a 150Hz e um ganho K, para altas freqüências, superior a 15?

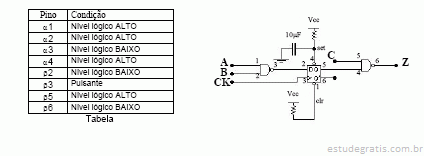

O circuito abaixo é implementado com dois CI's. Um deles é um NAND (a) e o outro é um flip-flop do tipo D (b). No momento em que o circuito é alimentado com Vcc, a saída Q do flip-flop é automaticamente feita 1 lógico, pois sua entrada "set" está inicialmente em 0 lógico (capacitor descarregado) e só algum tempo depois vai para 1 lógico, isso porque o capacitor se carrega até atingir a tensão Vcc. As entradas do circuito são as linhas A, B e C. A linha Z é a sua saída e a linha CK é o "clock" (relógio) do circuito. Foram feitas algumas medições cujos resultados estão dados na tabela abaixo.
