Questões Concurso TRT 9ª

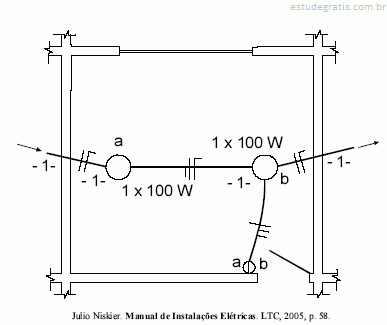

Considerando a figura acima, que mostra parte da planta de uma instalação elétrica residencial, na qual é destacado o circuito 1 e vários dos seus componentes, julgue os itens a seguir.

É pouco provável que a seção dos condutores utilizados na parte mostrada do circuito 1 seja igual ou superior a 4 mm ^{2 .}

Alguns equipamentos elétricos necessitam de energia reativa para proporcionar o fluxo magnético requerido para o seu funcionamento. Por sua vez, o elevado consumo de energia reativa pode provocar significativa redução no fator de potência da instalação, requerendo a devida correção. Acerca desse assunto, julgue os itens subseqüentes.

Motores de indução são exemplos de equipamentos elétricos que precisam de energia reativa para o adequado funcionamento.

A respeito de disjuntores de baixa tensão e de fusíveis, usados como dispositivos de proteção em uma instalação elétrica de baixa tensão, julgue os itens que se seguem.

Disjuntores de baixa tensão são, simultaneamente, dispositivos de proteção e de manobra em uma instalação elétrica.

A figura acima mostra esquema ilustrativo visando a indicação de parâmetros, em uma edificação, para o dimensionamento de pára-raios do tipo Franklin. Os parâmetros ", h _c e R _b são o ângulo do cone de proteção contra descargas atmosféricas, a altura da extremidade do captor e o raio do cone de proteção, respectivamente. Considerando o nível de proteção necessário que se pretende obter no projeto do pára-raios, julgue os itens a seguir.

O ângulo " varia em função do nível de proteção requerido.

Em relação ao eletrodo de terra, uma das partes mais importantes do sistema de pára-raios, julgue os itens que se seguem.

É permitido utilizar haste de cobre como elemento para eletrodo de terra. No entanto, tubo de aço zincado não é aceitável.
