Questões Concurso Rede SARAH de Hospitais de Reabilitação

O Ministério do Trabalho e do Emprego, através da norma regulamentadora NR 10 (Segurança em Instalações e Serviços em Eletricidade), versa sobre segurança em instalações e serviços em eletricidade. Sobre as preconizações dessa norma, considere as afirmativas a seguir.

I) O curso básico de segurança em instalações e serviços com eletricidade é aplicável aos trabalhadores devidamente advertidos, independentemente de sua qualificação profissional, pois é básico e usa carga horária é mínima é de 20 horas.

II) É obrigatório que os projetos de instalações elétricas especifiquem dispositivos de desligamento de circuitos que possuam recursos para impedimento de reenergização, para sinalização de advertência com indicação da condição operativa.

III) O curso “segurança no sistema elétrico de potência (SEP) e em suas proximidades”, com carga horária de 40 horas, só pode ser realizado por trabalhadores que participaram, com aproveitamento satisfatório, do curso básico.

IV) As operações elementares, como ligar e desligar circuitos elétricos, feitas em baixa tensão, com materiais e equipamentos elétricos em perfeito estado de conservação e adequados para a operação, podem ser realizadas por qualquer pessoa não advertida.

Assinale a alternativa correta.

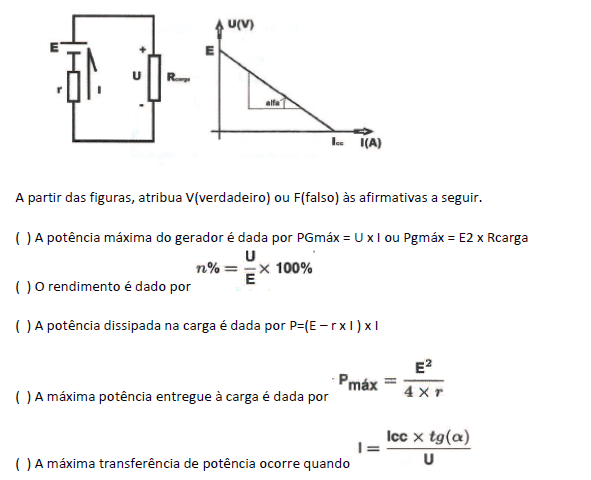

Analise as figuras a seguir, que representam o circuito e a curva características de um gerador.

Assinale a alternativa que contém, de cima para baixo, a sequência correta.

Uma instalação elétrica hospitalar apresenta, em seu quadro de distribuição de força e luz, circuitos de iluminação, de tomada e de aparelhos de ar-condicionado. Sobre as seções dos condutores que alimentam esses circuitos, assinale a alternativa correta.

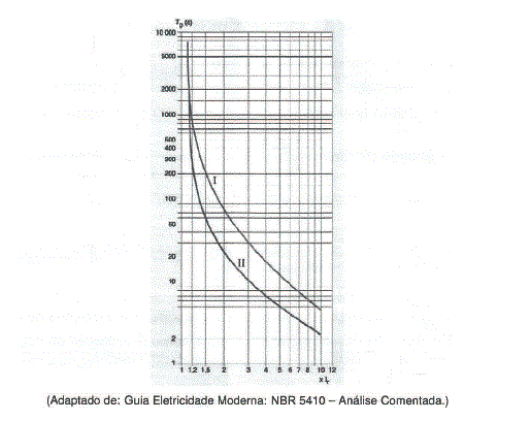

Considere o gráfico a seguir, que representa duas curvas, I e II, de tempo de disparo (Tp – ordenada) em função de corrente de ajuste (Ir – abscissa) de um dispositivo de proteção contra sobrecargas.

Sobre essas curvas, assinale a alternativa correta.

Para seleção de DPS, algumas características são exigíveis quando destinado à proteção de linhas de telefonia em par trançado, assumindo que o DPS venha a ser instalado no QDG da edificação. Sobre alguma dessas características exigíveis para o DPS, considere as afirmativas a seguir.

I. O DPS deve ser do tipo curto-circuitante, simples ou combinado (incorporando limitador de sobretensão em paralelo).

II. O valor da tensão de disparo c.c. deve ser de, no máximo, 500V e de, no mínimo, 200 V, quando a linha telefônica for balanceada aterrada, ou 300 V, quando a linha telefônica for flutuante.

III. O valor da corrente de descarga c.a. do DPS deve ser de, no mínimo, 10 A. Recomendam-se valores maiores em regiões críticas sob ponto de vista da intensidades dos raios.

IV. A corrente de descarga impulsiva do DPS deve ser de, no mínimo, 10kA, quando a blindagem da linha telefônica for aterrada, e de, no mínimo, 15 kA quando a blindagem não for aterrada.

Assinale a alternativa correta.
