Questões Concurso Prefeitura de Contagem - MG (2ª edição)

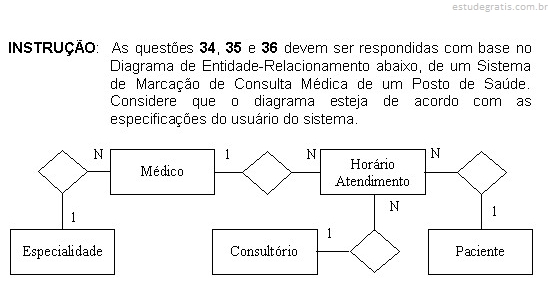

Levando em consideração as afirmativas abaixo sobre a implementação do modelo de dados em um SGBD Relacional do Diagrama de Entidade-Relacionamento do Sistema de Marcação de Consulta, escolha a opção CORRETA.

I. Se a regra de exclusão da integridade referencial entre Médico e Horário Atendimento é Restrict e entre Médico e Especialidade é Cascade, ao excluir uma especialidade, todos os horários de atendimento correspondentes ao médico da especialidade em questão serão excluídos.
II. Se a chave primária das ocorrências da entidade Médico fizer parte da chave primária composta da entidade Horário Atendimento, uma ocorrência dessa segunda entidade só poderá ser criada se houver pelo menos uma ocorrência na entidade Médico.
III. Para impedir a exclusão de um médico que esteja vinculado a um horário de atendimento, pode-se criar uma integridade referencial entre as tabelas Médico e Horário Atendimento com regra de exclusão Restrict.

Levando em consideração as afirmativas abaixo sobre o Diagrama de Classes do Sistema de Marcação de Consulta, escolha a opção CORRETA:

I. A criação de um objeto da classe "Horário Atendimento" depende da existência de objetos da classe médico e da classe consultório.
II. Um objeto da classe "Paciente" pode se relacionar com vários objetos da classe "Horário Atendimento".
III. Tanto os objetos da classe "Médico" quanto objetos da classe "Consultório" podem existir sem estarem relacionados a objetos da classe "Horário Atendimento".

Analise as seguintes afirmativas sobre a Modelagem de Casos de Uso e escolha a opção CORRETA:

I. Um cenário é uma instância de um caso de uso, ou seja, uma seqüência específica de ações que ilustra um possível comportamento do sistema.
II. O relacionamento do tipo include, estabelecido entre casos de uso, normalmente é utilizado para se evitar a repetição de uma mesma descrição de um fluxo de eventos em casos de usos distintos.
III. No modelo de casos de uso, não é possível representar a generalização de atores, somente de casos de uso.

Um diagrama de colaboração da UML contém os itens abaixo, EXCETO:

São papéis da biblioteca escolar na perspectiva dos Parâmetros Curriculares Nacionais (PCN), EXCETO:
