Questões Concurso FCPTN/PA

#Questão 181426 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2007, FCPTN/PA, Auxiliar Operacional

A figura acima mostra um fio condutor e um cabo elétrico, os quais são adequados para utilização em instalações elétricas de baixa tensão, tanto para iluminação quanto para circuitos de comando e de força. Os elementos 1 e 2 são condutores e o 3 é isolante. A respeito dos componentes do fio condutor e do cabo, assinale a opção correta.

A)

Se o componente 1 for feito de cobre, então a seção padronizada máxima fabricada desse tipo de condutor é igual a 2 mm².

B)

Normalmente, o componente 3 é um composto termoplástico, como, por exemplo, o cloreto de polivinila (PVC).

C)

Embora seja condutor, o componente 2 é composto por fios de cobre, papel impermeável ao querosene e carvão com alto poder de isolamento.

D)

Caso o condutor seja submetido a correntes elétricas de sobrecarga, o componente 3 torna-se condutor de corrente elétrica, o que leva à necessidade de se evitar a sobrecarga de fios e cabos.

#Questão 181430 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2007, FCPTN/PA, Auxiliar Operacional

Considere que, em uma exposição, foram montados painéis que necessariamente devem ser iluminados com lâmpadas incandescentes alimentadas por circuitos com tensão CA igual a 220 V. Considere também que por um dos circuitos que alimenta um conjunto de lâmpadas circula uma corrente de 5 A. Nesse caso, a potência consumida pelas lâmpadas nesse circuito é igual a

A)

5 W.

B)

220 W.

C)

1.100 W.

D)

2.200 W.

#Questão 181432 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2007, FCPTN/PA, Auxiliar Operacional

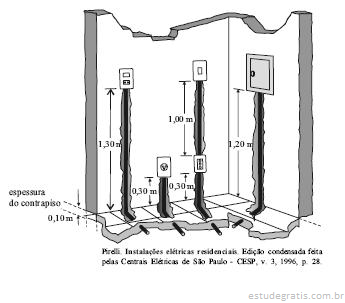

A figura acima mostra alguns componentes normalmente presentes em uma instalação elétrica residencial de baixa tensão. No esquema mostrado, não é indicada a presença de

A)

tomada baixa a 30 cm do piso.

B)

quadro de distribuição a 1,20 m do piso.

C)

conjunto interruptor-tomada média a 1,30 m do piso.

D)

disjuntor DR a 30 cm do piso.

#Questão 181434 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2007, FCPTN/PA, Auxiliar Operacional

#Questão 181441 - Conhecimentos Técnicos de um determinado CARGO/ÁREA, Eletricidade / Eletrônica, CESPE / CEBRASPE, 2007, FCPTN/PA, Auxiliar Operacional

As figuras acima mostram componentes típicos utilizados na montagem de instalações elétricas. Os componentes indicados na seqüência I, II, III e IV correspondem, respectivamente,

A)

ao interruptor simples, ao conector rosqueado, à bucha e ao eletroduto.

B)

à caixa de derivação, à luva, à bucha e à curva 90^o.

C)

à caixa de interfone, ao conector rosqueado, à arruela e ao eletroduto kawaflex.

D)

à caixa de derivação, à arruela, à luva e à curva 45º.
