Questões Concurso Companhia Energética de Minas Gerais - MG (CEMIG/MG)

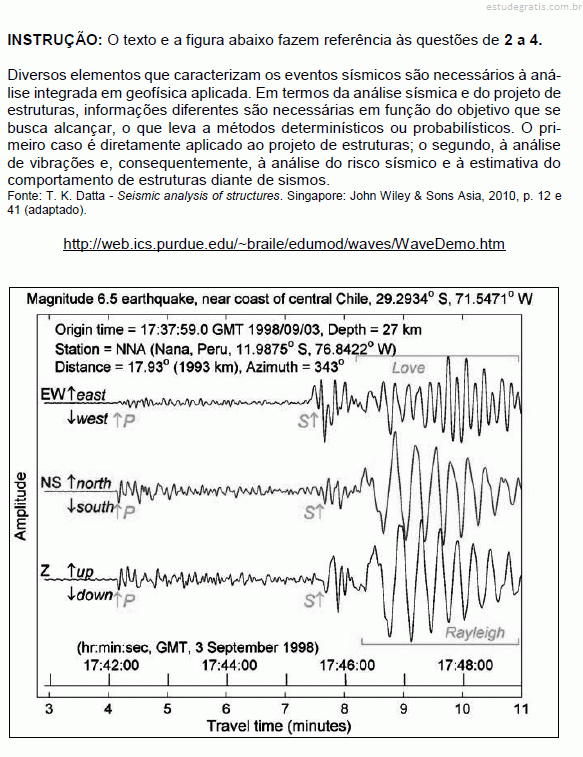

Sobre o tema, fazem-se as seguintes afirmações:

I. A amplitude de ondas sísmicas é diretamente proporcional à distância da fonte como resultado da amplificação da energia mecânica através dos materiais consolidados.

II. A atenuação da amplitude das ondas sísmicas é mais pronunciada em materiais geológicos pouco consolidados, especialmente nas frequências mais altas.

III. A estabilidade estrutural está associada ao deslocamento de componentes do sistema solo-fundação-estrutura, motivo pelo qual podem-se desprezar PGA e PGV na análise geotécnica.

Assinale a alternativa que comporta uma assertiva VERDADEIRA.

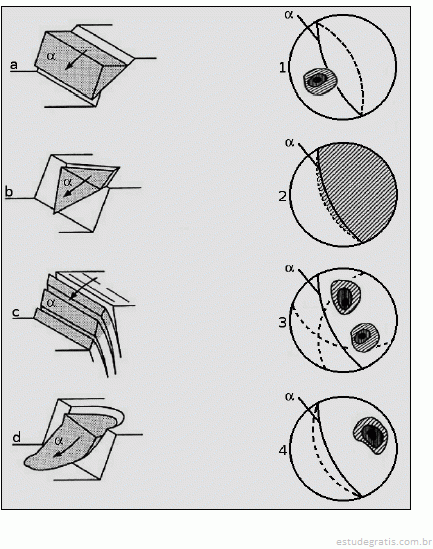

A figura ao lado apre-senta, na primeira co-luna e assinaladas de a a d, quatro situações de ruptura associadas a condições naturais predisponentes; na segunda coluna e assinalados de 1 a 4, projeções estereográficas relacionadas às mesmas feições de ruptura. Na primeira coluna, a face do talude origi-nal é representada por α, e é indicada da mesma forma, nas projeções estereo-gráficas, pelo grande círculo contínuo. Na segunda coluna, as faixas hachuradas correspondem a concentrações dos polos dos planos de ruptura.

A alternativa que faz a CORRETA associação entre a primeira e a segunda colu-nas é:

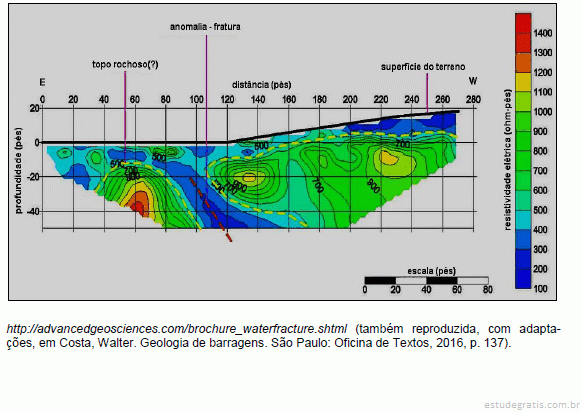

Em regiões nas quais os litotipos têm densidades similares e, portanto, a prospecção sísmica seria pouco eficiente, os estudos de resistividade podem fornecer informações sobre a variedade litológica e sobre as estruturas geológicas. Diante do fato de que a maior parte dos tipos rochosos funciona como materiais isolantes, a resistividade elétrica das rochas é decorrente, em particular, da salinidade da água subterrânea que ocupa poros e descontinuidades planares. Em consequência disso, em faixas de cisalhamento ou de grande densidade de diaclasamento, valores anormalmente elevados de condutividade podem ser medidos quando há percolação eficiente de água subterrânea. A figura abaixo representa um perfil de eletrorresistividade ao longo de um eixo barrável.

Sobre o perfil representado ou sobre o método a ele associado, é CORRETO afirmar:

Fazem-se as seguintes afirmações sobre os efeitos geomecânicos da ocorrência de fraturas e descontinuidades em maciços rochosos.

I. Em zonas de cisalhamento, o material que preenche o espaço entre os blocos limitados por essas faixas de ruptura apresenta sempre menor resistência mecânica a solicitações, maior compressibilidade e maior permeabilidade que a rocha não-alterada.

II. A água subterrânea que circula pelas juntas que cortam um maciço não apenas acelera o intemperismo químico como também reduz o atrito estático entre os blocos definidos por essas descontinuidades, o que pode levar a movimentação de massa em diversas situações.

III. As fraturas em rochas maciças variam grandemente em espaçamento, o que, aliado à frequente interseção de conjuntos diferentes, obriga a maior detalhamento dos estudos geotécnicos para identificação de potenciais situações que comprometam a estabilidade de fundações.

IV. Em rochas anisotrópicas, a resistência ao cisalhamento é normalmente maior em direções paralelas ao plano de foliação, pois o deslocamento tende a ocorrer mais facilmente em direções cujo ângulo está próximo da normal ou a até 30o em relação a essas estruturas.

Assinale a alternativa que comporta uma assertiva VERDADEIRA.

Assinale a alternativa que comporta uma afirmativa INCORRETA:
