Questões Concurso CESAN/ES

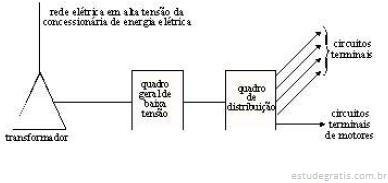

A partir das informações da figura, que mostra o esquema de ligação de uma rede elétrica para suprimento das instalações elétricas em baixa tensão de uma ETA hipotética, julgue os itens que se seguem.

No quadro elétrico de distribuição, chegam condutores de fase e o neutro. O condutor neutro que sai desse quadro para os circuitos terminais é conhecido também como condutor de segurança ou de aterramento, porque, nesse ponto, o condutor neutro é convenientemente aterrado.

Um circuito elétrico contém apenas resistores e uma fonte de tensão representada por uma bateria. Tanto os resistores quanto a fonte de tensão são supostos elementos ideais de circuitos. Em relação a esse circuito, julgue os itens seguintes.

As leis de Kirchhoff de tensão são aplicáveis a esse circuito.

Um transformador monofásico de dois enrolamentos a óleo isolante, 60 Hz, 200 kVA, 15 kV / 400 V, R% = 3% e X% = 9%, foi conectado a dois outros transformadores idênticos a ele na constituição de um banco trifásico Dy5. Com relação a essa situação, julgue os itens seguintes.

Um transformador trifásico Yd1 poderia ser utilizado em paralelo com o banco trifásico de transformadores, desde que as tensões nominais do transformador fossem iguais às correspondentes tensões nominais do banco.

Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

O rotor do motor síncrono gira a 1.800 rpm, enquanto os rotores dos motores de indução giram a 1.164 rpm.

Um motor síncrono trifásico de 100 HP, 60 Hz, 4 pólos, 380 V e com conexão em delta, e três motores de indução trifásicos de rotor em gaiola de 100 HP cada um, 60 Hz, 6 pólos e 380 V, são alimentados por um único quadro elétrico com tensão nominal de linha igual a 380 V. Todos os motores operam a plena carga com rendimento igual a 85% e fator de potência igual a 0,80, e os motores de indução operam com escorregamento igual a 3%. O motor síncrono utiliza uma gaiola de esquilo auxiliar para partir, enquanto os motores de indução utilizam a partida estrela-triângulo. O motor síncrono parte sempre que é acionado manualmente, já os motores de indução partem automática e simultaneamente, em horários predeterminados. Considerando 1 HP = 746 W, julgue os itens que se seguem, relativos a essa situação.

A potência aparente total consumida pelos quatro motores juntos é superior a 430 kVA.
