Questões Concurso CEB/DF

Leia com atenção as afirmativas abaixo:

I - As ondas de corrente e de tensão podem estar defasadas uma da outra em um circuito elétrico. Quando a corrente está em uma determinada posição, a tensão pode estar em outra posição e viceversa.

II - Quando a corrente está adiantada em seu deslocamento da tensão, a carga é denominada de indutiva. Este adiantamento (defasamento) é de até 90°. O circuito elétrico é indutivo.

III - Quando a corrente está atrasada em seu deslocamento da tensão, a carga é denominada de capacitiva. Este atraso (defasamento) é de até 90°. O circuito é capacitivo.

IV - Quando a tensão está em fase com a corrente, a carga é denominada de resistia, o circuito é resistivo.

Assinale a alternativa correta:

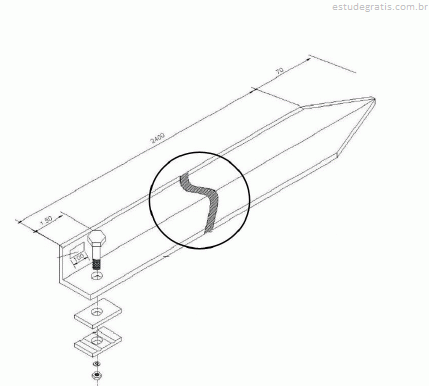

Observe com atenção a imagem abaixo, a mesma é a representação de um eletrodo (ou haste) de aterramento. Este componente apresenta as seguintes dimensões em milímetros: 2.400 de comprimento, 25 de largura e 3 de espessura; sua ponta em forma de cunha mede 70.

No desenho técnico, a linha de corte, em forma de “S” destacada pelo círculo, representa:

Um problema recorrente principalmente nas áreas rurais é a queda de tensão devido a distância entre a medição e o consumo, o ideal para minimizar este problema é aumentar a bitola dos condutores. Como é denominada a tabela que auxilia o profissional na hora de fazer os cálculos de “Ampère X Metro”?

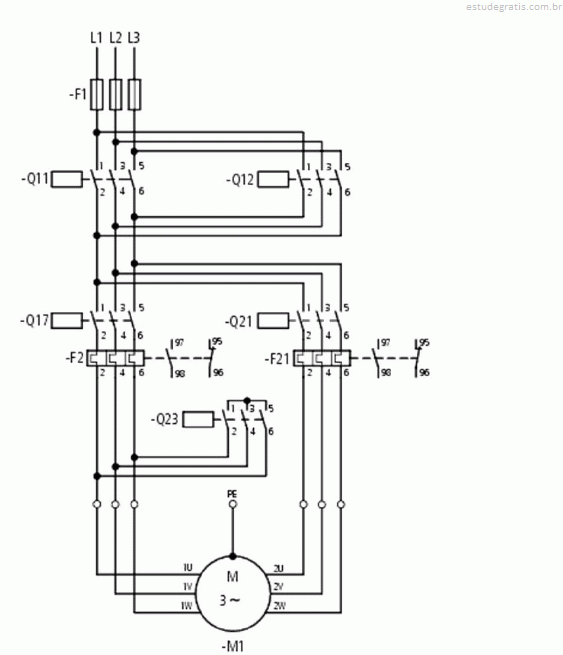

Observe com atenção o circuito abaixo:

O mesmo representa o circuito de acionamento de um:

A escala é um dos elementos básicos do desenho técnico. Assinale a alternativa que apresenta uma escala natural:
