Uma operadora de TV a cabo utiliza um barramento ótico para distribuir o sinal aos seus assinantes, sendo que cada receptor ligado ao barramento necessita de uma potência mínima de 100 nW para operar satisfatoriamente. Sabe-se que a potência entregue ao barramento é de 2 mW, que a potência derivada do barramento para cada nó é 20% da potência total e que a perda em cada acoplamento é de 3 dB. O número máximo de assinantes que podem ser atendidos por esta operadora é: (Considere log10(2) = 0,3)

Há um aparelho, usado na comutação telefônica, que opera com teclas eletromecânicas, demanda muitos fios em sua instalação, está caindo em desuso atualmente e, entre todos, é o que tem menor capacidade. Ele é conhecido pela sigla

Um sinal binário modulado em QPSK é transmitido à taxa de 9,6 kbps em um dado meio de transmissão, com taxa de erros de bits menor que 10-⁹. A partir de um determinado momento, este sinal passa a sofrer a interferência de um ruído impulsivo de 10 ms de duração, que se repete a cada T = 1 s. Considere que o intervalo em que ocorre o ruído acarrete erros para os bits transmitidos nesse intervalo. A estimativa mais precisa do número de símbolos errados, num intervalo de 3 s, é:

As afirmativas abaixo tratam da comunicação de um sinal digital.

I - Todo meio físico apresenta uma taxa máxima de transmissão, dentro da qual um dado sinal pode ser transmitido sem sofrer distorções.

 II - Em qualquer meio físico, a potência do sinal transmitido diminui proporcionalmente com a distância ao transmissor.

 III - É impossível representar completamente, sem perda de informação, um sinal analógico, limitado em banda, através de sua amostragem.

IV - A taxa de transmissão de um sinal digital, originado da amostragem de sinal analógico com uma freqüência de 12.000 amostras por segundo e uma quantização de 8 bits por amostra, é de 64 kbits/s.

É (São) verdadeira(s) a(s) afirmativa(s):

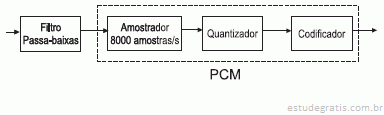

A figura mostrada acima ilustra o diagrama de blocos de um procedimento de digitalização de sinais analógicos. Ela é composta de dois blocos principais. O primeiro desses blocos representa um filtro passa-baixas, cuja finalidade é evitar o efeito de aliasing no processo de digitalização. O segundo deles, que compreende amostrador, quantizador e codificador, realiza o procedimento de digitalização propriamente dito (PCM). A máxima freqüência de corte do filtro, em kHz, para impedir que ocorra o efeito de aliasing é:
