Questões sobre Modulação analógica e digital

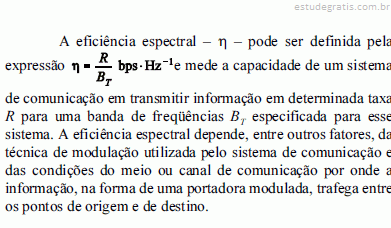

Considerando essas informações, julgue os itens seguintes.

Considere que um sistema de comunicação móvel celular utilize o sistema GSM/EDGE (enhanced data rates for global evolution). Considere, ainda, que esse sistema garanta uma razão entre a potência do sinal e a do ruído na entrada do receptor do sistema de comunicação igual a 5 dB e que o canal seja AWGN. Nessa situação, de acordo com a teoria de Shannon, esse sistema é capaz de operar com o esquema de modulação e de codificação MCS-9 (modulation and coding scheme #9) e, dessa forma, garantir o máximo de eficiência espectral possível para a técnica de modulação mais eficiente espectralmente do sistema EDGE.

Caso se decida utilizar a técnica 16-QAM em conjunto com a técnica de modulação por código em treliça (TCM – trellis-coded modulation), é possível obter melhora da probabilidade de erro de bits com relação à técnica 16-QAM isoladamente, sem sacrificar banda de freqüência utilizada para transmissão à taxa de 34 Mbps.

O uso de códigos Turbo à taxa de codificação de 1/2 , em associação com a técnica de 16-QAM, vem permitindo, em sistemas atuais, que a detecção opere com probabilidade de erro igual ao limite teórico de Shannon. Essa qualidade na recepção exige, porém, pelo menos, quatro vezes mais banda de freqüência a ser utilizada pela portadora modulada ou uma menor taxa efetiva de transmissão em bits por segundo.

Acerca de conceitos de sistemas de comunicação digital, julgue os itens subseqüentes.

Um receptor projetado para detectar um sinal PSK (phase-shift keying) pode, igualmente, detectar um sinal FSK (frequency-shift keying).

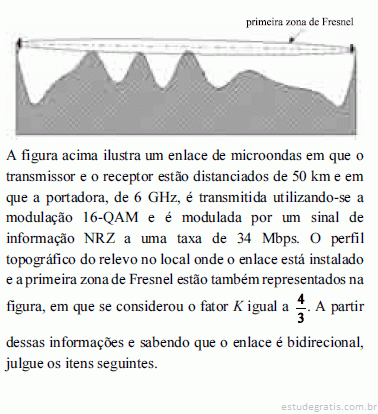

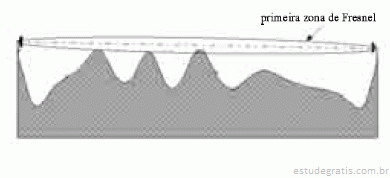

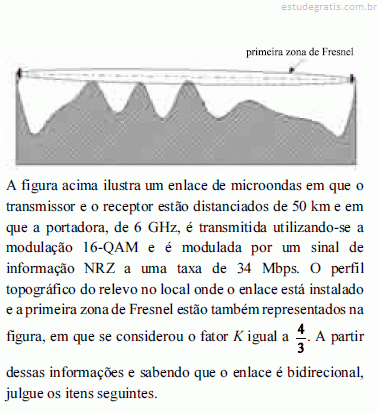

A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.

Considere que a curva de assinatura dos rádios utilizados no enlace, na faixa de freqüências ocupada pela portadora modulada, seja constante e igual a 20 dB, tanto para situações de fase mínima quanto de fase não-mínima. Nesse caso, é correto afirmar que desvanecimentos seletivos em freqüência de, no máximo, 20 dB devem ser tolerados pelo enlace, sem que a qualidade da comunicação por ele provida, em termos de uma taxa de erro de bits máxima especificada, seja comprometida.
