Questões sobre BPMN (Bussines Process Modeling Notation)

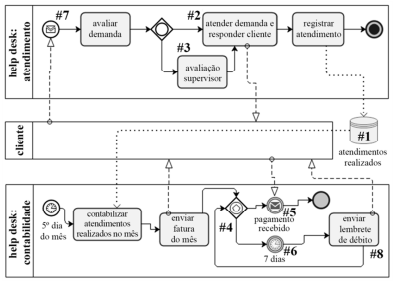

Tendo como referência a figura e as informações precedentes, julgue o item a seguir, à luz da modelagem de processos com BPMN.

Considerando-se que a regra de negócio em relação ao modelo seja acionar exclusivamente ou o elemento #5 ou elemento #6, conclui-se que o gateway #4 está erroneamente inserido no modelo.

Tendo como referência a figura e as informações precedentes, julgue o item a seguir, à luz da modelagem de processos com BPMN.


A avaliação de condição no gateway que antecede a atividade #2 exclui a avaliação de condição para que atividade #3 seja ou não executada.

Tendo como referência a figura e as informações precedentes, julgue o item a seguir, à luz da modelagem de processos com BPMN.

Na modelagem apresentada, o elemento #1 indica uma forma de as atividades inserirem dados; estes dados perecem assim que termina a execução do processo.

Tendo como referência a figura e as informações precedentes, julgue o item a seguir, à luz da modelagem de processos com BPMN.

A modelagem está errada, pois não há evento de início indicado pelo símbolo .

Tendo como referência a figura e as informações precedentes, julgue o item a seguir, à luz da modelagem de processos com BPMN.

A modelagem apresentada encontra-se errada: não poderia haver dois processos (pools) para a mesma empresa Help Desk, ainda que haja dois setores distintos; nesse caso, necessariamente deveria haver, para os setores Atendimento e Contabilidade, apenas um processo, se ligando ao Cliente.
