Questões sobre Topografia

Em relação à representação topográfica, o tipo de desenho que corresponde a um esboço gráfico sem escala, em breves traços, que facilitam a identificação de detalhes é denominado de

Uma determinada seção de rodovia requer a realização de corte no terreno original, o qual deverá ocorrer com as seguintes características:

- cota original do terreno: 120,50m.

- cota do greide da rodovia: 116,00m.

- declividade do talude de corte: 3 (vertical) : 2 (horizontal)

Com base nessas informações e desprezando a espessura das camadas de pavimento, a largura do talude de corte, em cada bordo da seção da estrada, vale

Uma curva circular de uma estrada tem seu ponto inicial (PC) na estaca 142 + 5,00, adotando-se o estaqueamento padrão de 20m. O raio da curva vale 80m e seu desenvolvimento total mede 45m. Com base nessas informações, pode-se dizer que a estaca do seu ponto final PT será denotada por

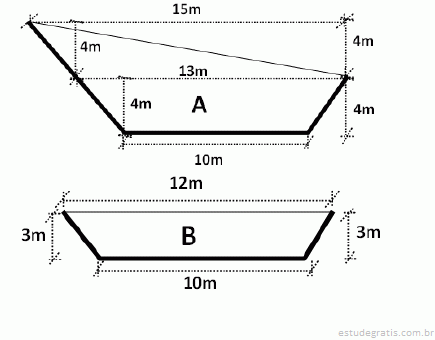

As figuras A e B a seguir mostram duas seções de corte, localizadas em duas estacas inteiras consecutivas, ao longo do eixo longitudinal de uma estrada. O terreno está indicado em linha fina, a plataforma da estrada em linha grossa e as medidas da seção em linha pontilhada.

 Considerando que as variações de terreno e do greide da estrada são uniformes entre as duas seções, o volume estimado de corte nesse trecho, calculado pelo método tradicionalmente utilizado para cubagem da terraplenagem, será de

A figura a seguir mostra um símbolo utilizado em um desenho topográfico.

Este símbolo indica
