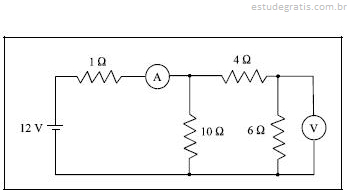

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.

Se somente o voltímetro não for ideal (apresente resistência finita), o amperímetro indicará um valor de corrente inferior ao que seria registrado caso os dois instrumentos de medidas fossem ideais.

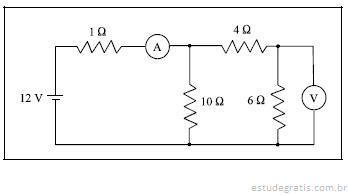

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.

Considere que o voltímetro tenha sido substituído por outro instrumento e que uma leitura do amperímetro tenha indicado uma corrente superior a 3 A. Nesse caso, o outro instrumento foi um voltímetro ajustado para uma escala de medida muito superior à tensão de 12 V.

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.

Foram realizadas duas medidas de corrente, cada uma com um amperímetro não-ideal diferente. O primeiro amperímetro indicou um valor de 2,05 A e o segundo indicou 2,01 A. Nesse caso, o segundo é mais preciso que o primeiro.

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.

Se o amperímetro for substituído por um condutor ideal, a medição da corrente que flui no circuito pode ser efetuada por um amperímetro do tipo alicate.

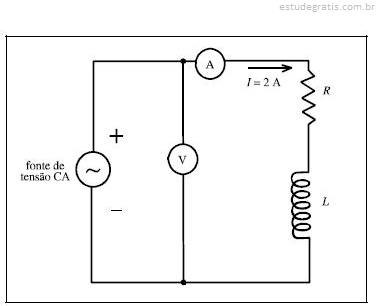

A figura acima representa um circuito alimentado por fonte de tensão em corrente alternada senoidal, cuja freqüência é igual a 60 Hz. Os medidores são considerados ideais e fornecem valores eficazes como leitura. Ao se ligar a fonte, o voltímetro indica 100 V e o amperímetro, 2 A. Acerca do funcionamento do circuito em regime permanente e dos seus elementos, julgue os itens que se seguem.

A impedância composta pela resistência R e pelo indutor L apresenta módulo igual a 50  .
