Questões de Física do ano 2014

O diodo semicondutor é formado juntando-se um bloco de material tipo P com um bloco de material tipo N - Junção PN. Quando esta junção é polarizada rerversamente sua região de depleção

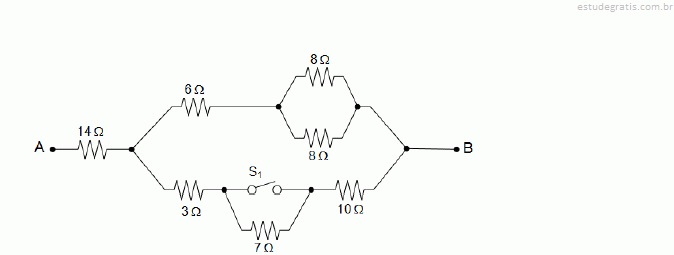

Analise o segmento do ciruito elétrico a seguir, consiedrando que existe passagem de corrente contínua, no sentido convencional, do ponto "A" para o ponto "B".

As resistências equivalentes entre os pontos A e B quando a chave S₁ estiver aberta e quando a chave S₁ estiver fechada são, respectivamente,

A) 24  e 20,67

B) 9,54 e 11,93

C) 22,24 e 20,74

D) 20,67 e 19,65

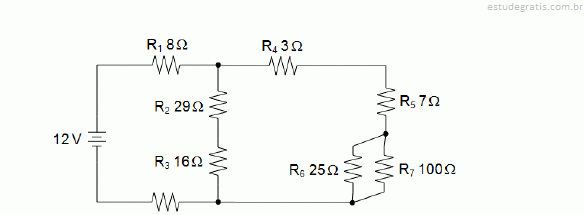

Analise a malha de circuito CC a seguir.

É correto afirmar que o valor de potência elétrica consumida no resistor R₅ é de aproximadamente

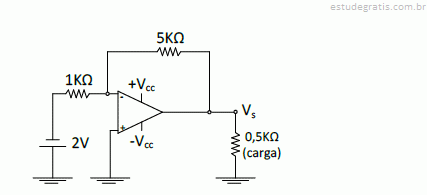

Analise o circuito de um amplificador operacional representado a seguir.

A corrente que circula na carga é de

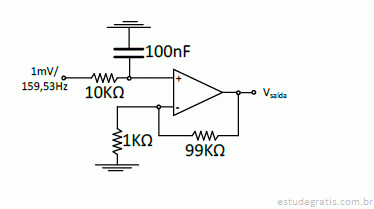

Analise o filtro representado na figura a seguir,

O ganho de tensão, em dB, é de
