Questões de Física do ano 2011

O gráfico acima, conhecido por diagrama de fases, representa termodinamicamente as fases da matéria em função da pressão P e da temperatura T de uma mesma substância.

Com relação ao diagrama acima, julgue os itens subsequentes.

O ponto P é denominado ponto triplo ou ponto tríplice, no qual as três fases — sólido, líquido e gasoso — estão em equilíbrio.

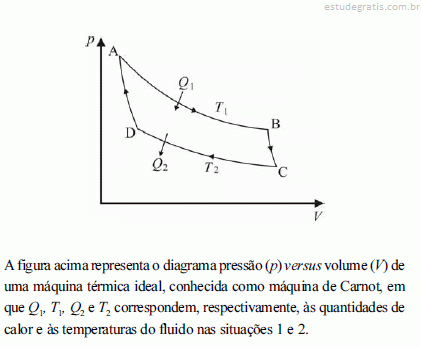

Com base no diagrama acima representado, julgue os próximos itens.

O rendimento dessa máquina pode ser aumentado, aumentando-se a diferença de temperatura entre as fontes quentes e frias da máquina.

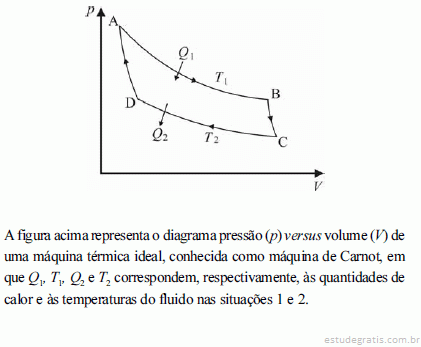

Com base no diagrama acima representado, julgue os próximos itens.

As transformações que ocorrem de A para B e de C para D são isotérmicas.

Com base no diagrama acima representado, julgue os próximos itens.

Nas transformações de D para A e de B para C, as trocas de calor com o meio externo são máximas.

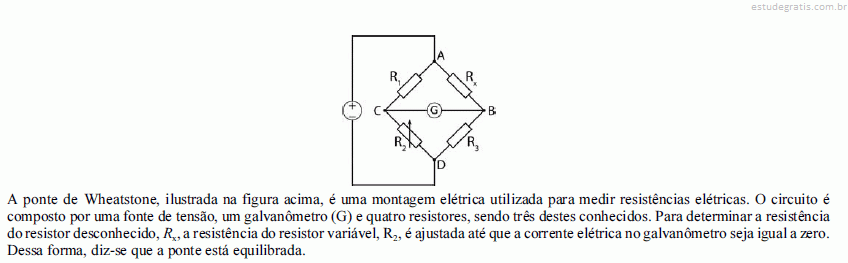

Considerando a ponte de Wheatstone acima devidamente equilibrada, julgue os itens seguintes.

O valor da resistência elétrica do resistor desconhecido R_x pode ser determinado pela expressão (R₁×R₂)/R₃.
