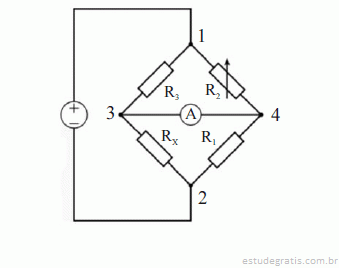

Julgue os itens a seguir, considerando a figura acima, que ilustra o esquema da ponte de Wheatstone, em que Rx representa a resistência a ser determinada e A, um amperímetro.

Para determinar o valor de R_x no circuito da figura, é suficiente conhecer os valores das resistências dos resistores R₁, R₂ e R₃ para qualquer corrente indicada no amperímetro.

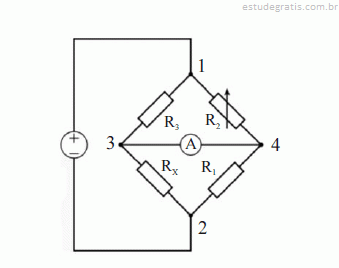

Julgue os itens a seguir, considerando a figura acima, que ilustra o esquema da ponte de Wheatstone, em que Rx representa a resistência a ser determinada e A, um amperímetro.

Se o amperímetro mostrado no circuito for ideal, então a diferença de potencial entre os pontos 3 e 4 será nula, quando a ponte estiver balanceada.

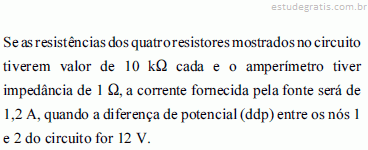

Julgue os itens a seguir, considerando a figura acima, que ilustra o esquema da ponte de Wheatstone, em que Rx representa a resistência a ser determinada e A, um amperímetro.

Julgue os itens a seguir, considerando a figura acima, que ilustra o esquema da ponte de Wheatstone, em que Rx representa a resistência a ser determinada e A, um amperímetro.

A ponte de Wheatstone mostrada pode ser utilizada para medir uma tensão mecânica. Nesse caso, R_x deve ser um resistor sensível à deformação e a corrente medida no amperímetro deve ser proporcional à variação de R_x.

Julgue os itens a seguir, considerando a figura acima, que ilustra o esquema da ponte de Wheatstone, em que Rx representa a resistência a ser determinada e A, um amperímetro.
