Questões de Física do ano 2008

Julgue os itens de 81 a 85, com relação a estática.

O efeito de rotação de uma força em torno de um pólo depende do valor da força e do braço de alavanca em relação a esse pólo. O braço de alavanca é inversamente proporcional ao efeito de rotação.

Julgue os itens de 81 a 85, com relação a estática.

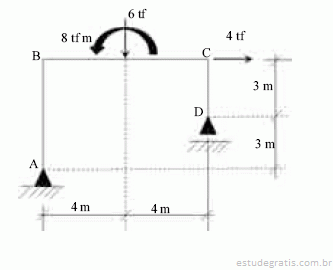

Considerando o pórtico ilustrado na figura abaixo, é correto afirmar que as reações são: V D = 5 tf; V A = 1 tf e H A = 4 tf.

Julgue os itens de 81 a 85, com relação a estática.

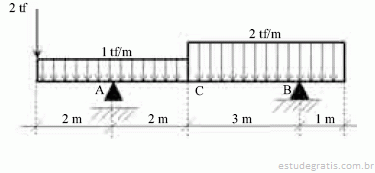

Considerando a viga apresentada na figura abaixo, os valores dos momentos fletores nos pontos A, B e C são, respectivamente, iguais a: M A = 6 tf m (comprimindo as fibras superiores), M C = 1,0 tf m (tracionando as fibras inferiores) e M B = 1,0 tf m (comprimindo as fibras inferiores).

Julgue os itens de 81 a 85, com relação a estática.

Para uma estrutura plana, o esforço cortante em uma seção é a soma algébrica das componentes na direção normal à seção, das forças situadas de um dos lados desta seção.

Julgue os itens de 81 a 85, com relação a estática.

Os diagramas de esforços são a representação gráfica dos esforços internos atuantes em uma estrutura. Para uma estrutura plana, carregada no mesmo plano, têm-se os diagramas de esforços normais, de esforços cortantes e de momentos fletores e torsores.
