Questões de Física do ano 2007

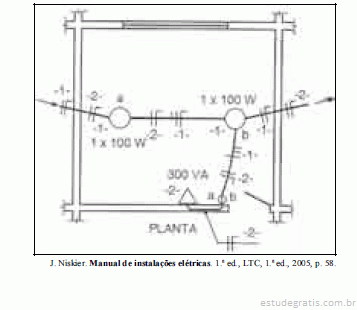

Com base na planta elétrica mostrada acima, que representa parte da instalação elétrica de uma residência, julgue os itens seguintes.

Na parte da planta mostrada, há apenas dois circuitos.

Com base na planta elétrica mostrada acima, que representa parte da instalação elétrica de uma residência, julgue os itens seguintes.

O interruptor na planta é de duas seções, servindo para comandar individualmente os pontos de luzes a e b.

Com base na planta elétrica mostrada acima, que representa parte da instalação elétrica de uma residência, julgue os itens seguintes.

A tomada no circuito é de três pinos, recebendo os fios do tipo fase, neutro e terra.

Um transformador de potência é utilizado em sistemas elétricos de potência para possibilitar a transmissão de energia elétrica, gerada em tensão alternada, dos centros de geração aos centros de consumo. A respeito desse equipamento, julgue os itens seguintes.

O transformador de potência é representado por um circuito elétrico equivalente para baixas freqüências, contendo resistências e indutâncias, sendo que esses parâmetros podem ser determinados em laboratório por meio de ensaios apropriados.

Um transformador de potência é utilizado em sistemas elétricos de potência para possibilitar a transmissão de energia elétrica, gerada em tensão alternada, dos centros de geração aos centros de consumo. A respeito desse equipamento, julgue os itens seguintes.

No sistema de transmissão, os transformadores de potência são responsáveis por elevadas perdas de potência ativa (perda jáulica), em geral, superiores a 10% da potência que são capazes de transmitir entre o lado de baixa e o lado de alta tensão.
